systeQ KM35 D EN TD VH, 24V Hub 700mm, mit Verriegelungshub
101185
/ Herstellernummer: 72-101185
Ihr Preis: 0,00 €*
Listen-Preis: 1.293,58 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
systeQ KM35 D EN TD VH, 24V Hub 700mm, mit Verriegelungshub

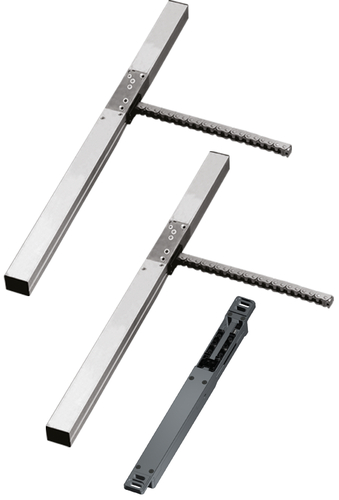

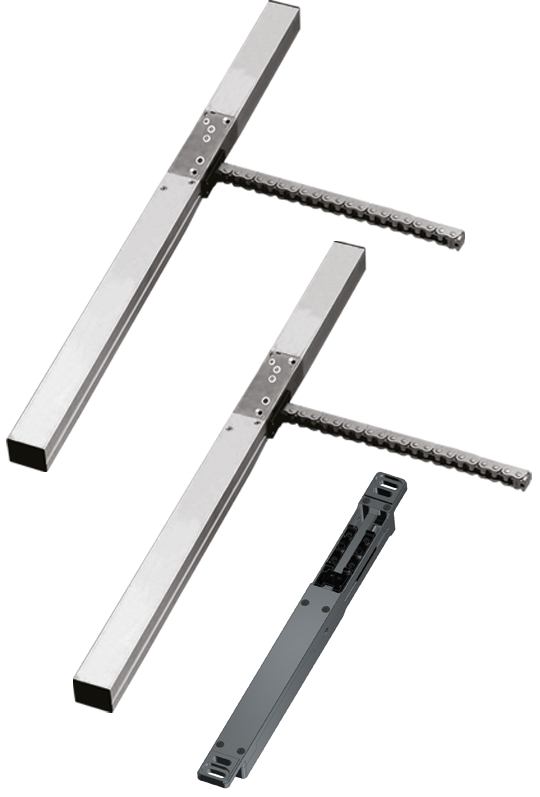

Kettenantrieb systeQ KM35D-EN-TD-VH
24 V DC Kettenantrieb für Kipp-, Dreh-, Senk-Klapp-, Schwing- und Wendeflügel für die tägliche Lüftung und Rauchabzug
Separat zu bestellen:
Anschlusskabel, flexibel, Querschnitt entsprechend Leitungslänge zwischen
2 x 0,5 mm² und 2 x 1,5 mm²
Bei Ausführung TD-VH ist im Lieferumfang ein Kommunikationskabel, Länge 2m und ein Verbindungskabel zum VH, 1m, enthalten.
Abdeckhaube bei aufgesetzter Montage bzw. Versteifungsplatte bei verdeckter Montage zwingend erforderlich. Abdeckhaube siehe im Anschluss.
700 mm Hub nicht für Klappflügel geeignet. Drehflügel auf Anfrage.
Herstellerinformation: <br>Esco<br>Dieselstr. 2<br> 71254 Ditzingen<br>E-Mail: info@esco-online.de
24 V DC Kettenantrieb für Kipp-, Dreh-, Senk-Klapp-, Schwing- und Wendeflügel für die tägliche Lüftung und Rauchabzug
Separat zu bestellen:
Anschlusskabel, flexibel, Querschnitt entsprechend Leitungslänge zwischen
2 x 0,5 mm² und 2 x 1,5 mm²
Bei Ausführung TD-VH ist im Lieferumfang ein Kommunikationskabel, Länge 2m und ein Verbindungskabel zum VH, 1m, enthalten.
Abdeckhaube bei aufgesetzter Montage bzw. Versteifungsplatte bei verdeckter Montage zwingend erforderlich. Abdeckhaube siehe im Anschluss.
700 mm Hub nicht für Klappflügel geeignet. Drehflügel auf Anfrage.
Herstellerinformation: <br>Esco<br>Dieselstr. 2<br> 71254 Ditzingen<br>E-Mail: info@esco-online.de
Eigenschaften
| Preisgruppe: | 735B |
|---|---|
| Abschaltung Auf: | programmierte ÖffnungsweiteHK44711 |
| Abschaltung Zu: | Dichtschluss über Zugkraft des KettenantriebsHK35797 |
| Ausführung: | Tandem VHHK48200 |
| Bestelleinheit: | GARN. |
| Druckkraft: | max. 2 x 150 NHK328177265 |
| Einschaltdauer: | ED/on 150 s max. ; AD/off 450 sHK36624 |
| Hub: | 700 mmHK31027 |
| Lastabschaltung: | > 3,8 A kurzzeitigHK63167 |
| Leistungsaufnahme: | 68 WHK63168 |
| Nennspannung: | 24 V DC (-10 %/+ 66%)HK63174 |
| Nennstromaufnahme: | 3,0 AHK63165 |
| Restwelligkeit: | 2,4 Vpp max.HK63175 |
| Schließgeschwindigkeit: | ≤ 13 mm/s - normalHK53815 |
| Schutzart: | IP54HK40243 |
| Zugkraft: | zulässig max. 350 NHK50439 |
| Öffnungsgeschwindigkeit: | ≤ 13 mm/sHK20868 |
