TB4 AT 3tlg. + Ankerschraube 74mm BA 91,5mm, DP 36mm, EV1

101537 / Herstellernummer: M9561M000

Ihr Preis: 0,00 €*

Listen-Preis: 53,55 €*

Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Maximale Bestellmenge: 1100

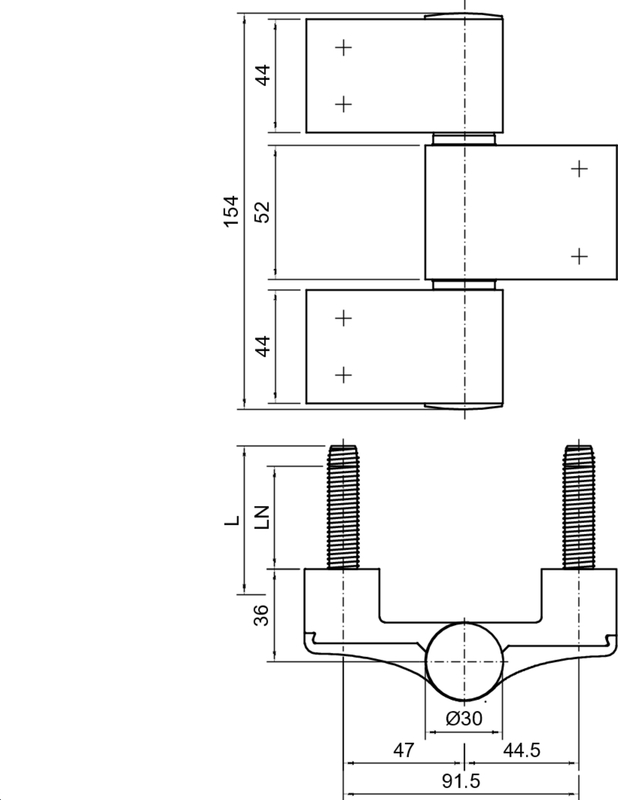

TB4 AT 3tlg. + Ankerschraube 74mm BA 91,5mm, DP 36mm, EV1
Dr. Hahn Türband 4 AT 3-teilig
mit Ankerschrauben

Hinweis:
• Bohrschablone esco-Nr. 91-541877
• *L    = Länge Ankerschraube
• *LN = Nutzlänge Ankerschraube
• Länge Ankerschraube mit dem verwendeten Profilsystem,-serie abstimmen
• weitere Ausführungen auf Anfrage

Eigenschaften

Modell: Türband 4 AT
Bandklasse nach EN 1935:2002: 14
Bandkonstruktion: 3-teilig
Befestigungsart Flügel: Ankerschraube
Befestigungsart Rahmen: Ankerschraube
Belastbarkeit: 220
Bestelleinheit: STÜCK
Bohrabstand: 91.5
DIN: L/R
Dauerfunktionstüchtigkeit nach EN 1935:2002: 7
Drehpunkt: 36
Drehpunkt Rahmen: 36
Eignung an Feuer-/Rauchschutztüren nach EN 1935:2002: 1
Flügel Befestigung: zum Anschrauben
Gebrauchsklasse nach EN 1935:2002: 4
Horizontalverstellung max.: 02. Mai
Horizontalverstellung min.: -2.5
Höhenverstellung max.: 3
Höhenverstellung min.: -2
Korrosionsbeständigkeit nach EN 1935:2002: 4
L*: 74
LN*: 56
Masse der Prüftür nach EN 1935:2002: 7
Material: Aluminium
Oberfläche: EV1
Rahmen Befestigung: zum Anschrauben
Rolle Länge: 152
SKG: 3
SKG geprüft: 3 Sterne
Schutz Einbruchhemmung nach EN 1935:2002: 1
Sicherheit nach EN 1935:2002: 1
Stichmaß (Bohrabstand) Flügel: 44.5
Stichmaß (Bohrabstand) Rahmen: 47
Türgewicht für 2 Bänder max.: 160
Türkonstruktion: flächenbündig
Verstellung Dichtungsandruck max.: 0.5
Verstellung Dichtungsandruck min.: -0.5
