TB4 AT 3tlg. + Ankerschraube 58mm HM0 BA 0/62,5mm, DP 22mm, EV1
101545
/ Herstellernummer: M9871W000
Ihr Preis: 0,00 €*
Listen-Preis: 52,18 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
TB4 AT 3tlg. + Ankerschraube 58mm HM0 BA 0/62,5mm, DP 22mm, EV1

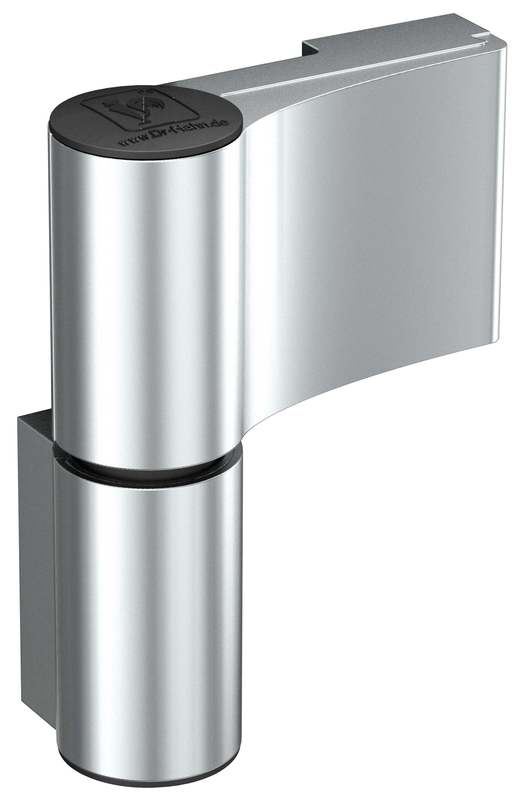

Dr. Hahn Türband 4 AT 3-teilig
mit Ankerschrauben
Hinweis:
• Bohrschablone esco-Nr. 91-101401

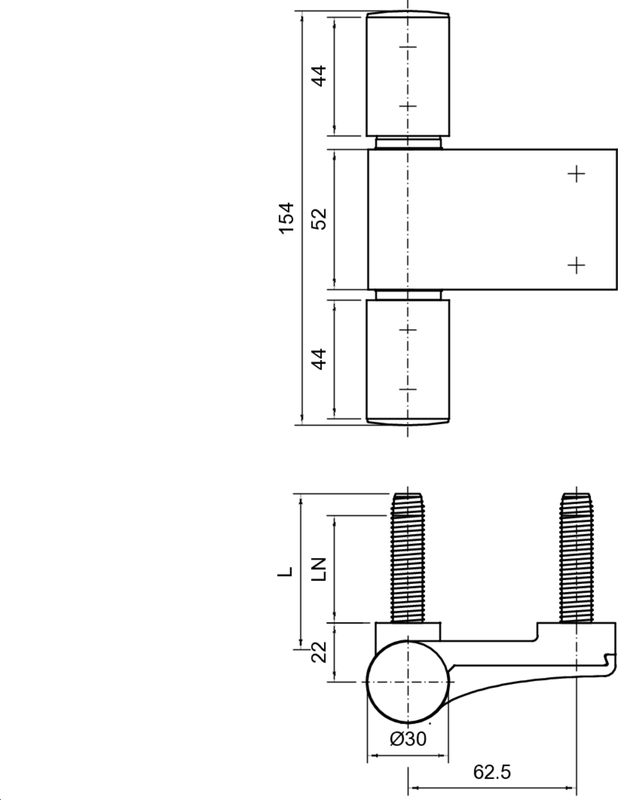

• *L = Länge Ankerschraube
• *LN = Nutzlänge Ankerschraube
• Länge Ankerschraube mit dem verwendeten Profilsystem,-serie abstimmen
• weitere Ausführungen auf Anfrage
Achtung!
Bei der Verwendung von Blendrahmenkombinationen mit Aufsatzprofil,
Rücksprache mit esco.
mit Ankerschrauben
Hinweis:
• Bohrschablone esco-Nr. 91-101401
• *L = Länge Ankerschraube
• *LN = Nutzlänge Ankerschraube
• Länge Ankerschraube mit dem verwendeten Profilsystem,-serie abstimmen
• weitere Ausführungen auf Anfrage
Achtung!
Bei der Verwendung von Blendrahmenkombinationen mit Aufsatzprofil,
Rücksprache mit esco.
Eigenschaften
| Modell: | Türband 4 AT |
|---|---|
| Bandklasse nach EN 1935:2002: | 14 |
| Bandkonstruktion: | 3-teilig |
| Befestigungsart Flügel: | Ankerschraube |
| Befestigungsart Rahmen: | Ankerschraube |
| Belastbarkeit: | 220 |
| Bestelleinheit: | STÜCK |
| Bohrabstand: | 62.5 |
| DIN: | L/R |
| Dauerfunktionstüchtigkeit nach EN 1935:2002: | 7 |
| Drehpunkt: | 22 |
| Drehpunkt Rahmen: | 22 |
| Eignung an Feuer-/Rauchschutztüren nach EN 1935:2002: | 1 |
| Flügel Befestigung: | zum Anschrauben |
| Gebrauchsklasse nach EN 1935:2002: | 4 |
| Horizontalverstellung max.: | 2.5 |
| Horizontalverstellung min.: | -2.5 |
| Höhenverstellung max.: | 3 |
| Höhenverstellung min.: | -2 |
| Korrosionsbeständigkeit nach EN 1935:2002: | 4 |
| L*: | 58 |
| LN*: | 40 |
| Masse der Prüftür nach EN 1935:2002: | 7 |
| Material: | Aluminium |
| Oberfläche: | EV1 |
| Rahmen Befestigung: | zum Anschrauben |
| Rolle Länge: | 152 |
| SKG: | 3 |
| SKG geprüft: | 3 Sterne |
| Schutz Einbruchhemmung nach EN 1935:2002: | 1 |
| Sicherheit nach EN 1935:2002: | 1 |
| Stichmaß (Bohrabstand) Flügel: | 62.5 |
| Türgewicht für 2 Bänder max.: | 160 |
| Türkonstruktion: | flächenbündig |
| Verstellung Dichtungsandruck max.: | 0.5 |
| Verstellung Dichtungsandruck min.: | -0.5 |
