TB4 AT 2tlg. + Ankerschraube 58mm BA 65mm, DP 20mm, EV1, R, vormont.
102142
/ Herstellernummer: M9011W128
Ihr Preis: 0,00 €*
Listen-Preis: 675,22 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
TB4 AT 2tlg. + Ankerschraube 58mm BA 65mm, DP 20mm, EV1, R, vormont.
Dr. Hahn Türband 4 AT 2-teilig vormontiert
mit Ankerschrauben
Zubehör optional:
• Bohrschablone esco-Nr.91-541869
Hinweis:

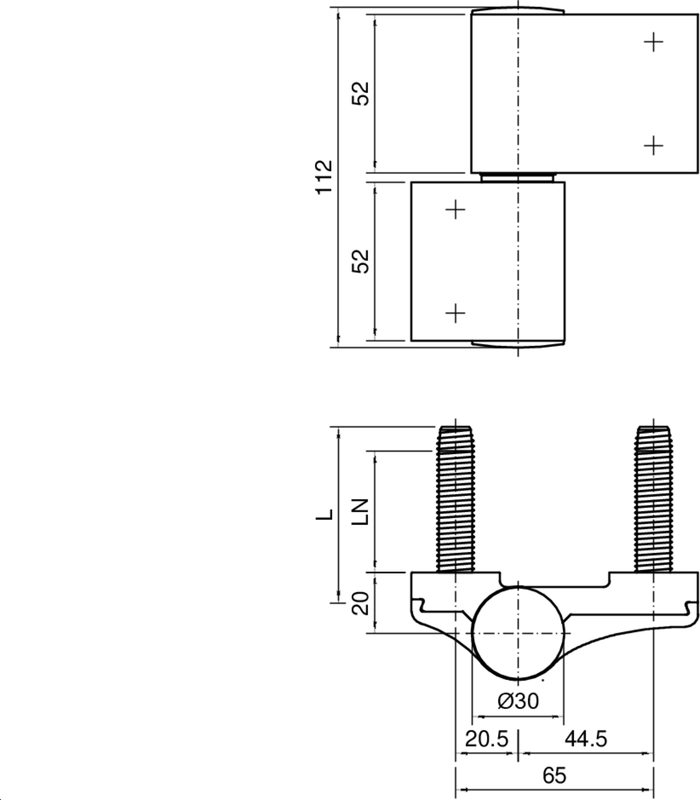

• *L = Länge Ankerschraube
• *LN = Nutzlänge Ankerschraube
• Länge Ankerschraube mit dem verwendeten Profilsystem,-serie abstimmen
• Mindestabnahmemenge VE beachten!
Herstellerinformation:
Dr. Hahn GmbH & Co. KG
Trompeterallee 162-170
41189 Mönchengladbach
E-Mail: vertrieb@dr-hahn.de
mit Ankerschrauben
Zubehör optional:
• Bohrschablone esco-Nr.91-541869
Hinweis:
• *L = Länge Ankerschraube
• *LN = Nutzlänge Ankerschraube
• Länge Ankerschraube mit dem verwendeten Profilsystem,-serie abstimmen
• Mindestabnahmemenge VE beachten!
Herstellerinformation:
Dr. Hahn GmbH & Co. KG
Trompeterallee 162-170
41189 Mönchengladbach
E-Mail: vertrieb@dr-hahn.de
| Bandklasse nach DIN EN 1935:2002: | 14 |
|---|---|
| Dauerfunktionstüchtigkeit nach DIN EN 1935:2002: | 7 |
| Eignung an Feuer-/Rauchschutztüren nach DIN EN 1935:2002: | 0 |
| Gebrauchsklasse nach DIN EN 1935:2002: | 4 |
| Korrosionsbeständigkeit nach DIN EN 1935:2002: | 4 |
| Masse der Prüftür nach DIN EN 1935:2002: | 7 |
| SKG® geprüft: | 3 Sterne |
| Schutz Einbruchhemmung nach DIN EN 1935:2002: | 1 |
| Sicherheit nach DIN EN 1935:2002: | 1 |
| Modell: | Türband 4 AT |
| Preisgruppe: | 107N |
| Bandkonstruktion: | 2-teilig |
| Befestigungsart Flügel: | Ankerschraube |
| Befestigungsart Rahmen: | Ankerschraube |
| Belastbarkeit: | 180 kg |
| Bestelleinheit: | VE25 |
| Bohrabstand: | 65 mm |
| DIN: | R |
| Drehpunkt: | 20 mm |
| Drehpunkt Rahmen: | 20 mm |
| Flügel Befestigung: | zum Anschrauben |
| Horizontalverstellung max.: | 2,5 mm |
| Horizontalverstellung min.: | -2,5 mm |
| Höhenverstellung max.: | 3 mm |
| Höhenverstellung min.: | -2 mm |
| L*: | 58 mm |
| LN*: | 40 mm |
| Material: | Aluminium |
| Oberfläche: | EV1 |
| Rahmen Befestigung: | zum Anschrauben |
| Rolle Länge: | 110 mm |
| Stichmaß (Bohrabstand) Flügel: | 44,5 mm |
| Stichmaß (Bohrabstand) Rahmen: | 20,5 mm |
| Türgewicht für 2 Bänder max.: | 160 kg |
| Türkonstruktion: | flächenbündig |
| Verstellung Dichtungsandruck max.: | 0,5 mm |
| Verstellung Dichtungsandruck min.: | -0,5 mm |
