FT-MFV-Set systeQ-M-SL-ESC-2D hoT Fkt.B RÜW 2flg.
531073/217R
/ Herstellernummer: 22-531073
Dieses Produkt ist nicht mehr verfügbar.
FT-MFV-Set systeQ-M-SL-ESC-2D hoT Fkt.B RÜW 2flg.
systeQ-M-SL-ESC-2D
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd Nebenverriegelungen
mit Fallenriegel

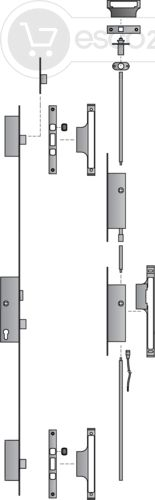

bestehend aus:
• Mehrfachverriegelung systeQ M-SL-ESC-2
(mechanisch selbstverriegelnd)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• systeQ Fluchttür-Gegenkasten (mit Antriebssperre unten)
• ***Anschlusskabel mit Stecker Riegelüberwachung im Gegenkasten
(d=5mm, l=10m) (nur bei Variante RÜW)
• ISO-Platte / Fallengleitstück Fluchttür-Gegenkasten
(je nach Profilserie)
• Umlenkschloss systeQ 661
• Verbindungsstange Umlenkschloss systeQ 661U
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie
• Magnetkappenset für Schließblech Nebenverriegelungen
• Verriegelungsstange Standflügel nach oben und unten
• Schaltschloss
• Unterlage Schaltschloss
• Schließblech Schaltschloss
• ISO-Platte / Fallengleitstück Schließblech Schaltschloss
(je nach Profilserie)
Zubehör erforderlich:
• Mitnehmerklappe
• Stangenführung
• Bodenschließmulde, -hülse (je nach Einbausituation)
• Kabelübergang bei Verwendung der Variante ÜW und oder RÜW
Zubehör optional:
• Stulpverlängerung esco Nr. 21-817684
• Riegelschaltkontakt Nebenverriegelung esco Nr. 25-102887
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• *** RÜW= Überwachungsfunktion im systeQ Fluchttür-Gegenkasten für Riegel
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, Dieselstr. 2,71254, Ditzingen, Email: info@esco-online.de
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd Nebenverriegelungen
mit Fallenriegel
bestehend aus:
• Mehrfachverriegelung systeQ M-SL-ESC-2
(mechanisch selbstverriegelnd)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• systeQ Fluchttür-Gegenkasten (mit Antriebssperre unten)
• ***Anschlusskabel mit Stecker Riegelüberwachung im Gegenkasten
(d=5mm, l=10m) (nur bei Variante RÜW)
• ISO-Platte / Fallengleitstück Fluchttür-Gegenkasten
(je nach Profilserie)
• Umlenkschloss systeQ 661
• Verbindungsstange Umlenkschloss systeQ 661U
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie
• Magnetkappenset für Schließblech Nebenverriegelungen
• Verriegelungsstange Standflügel nach oben und unten
• Schaltschloss
• Unterlage Schaltschloss
• Schließblech Schaltschloss
• ISO-Platte / Fallengleitstück Schließblech Schaltschloss
(je nach Profilserie)
Zubehör erforderlich:
• Mitnehmerklappe
• Stangenführung
• Bodenschließmulde, -hülse (je nach Einbausituation)
• Kabelübergang bei Verwendung der Variante ÜW und oder RÜW
Zubehör optional:
• Stulpverlängerung esco Nr. 21-817684
• Riegelschaltkontakt Nebenverriegelung esco Nr. 25-102887
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• *** RÜW= Überwachungsfunktion im systeQ Fluchttür-Gegenkasten für Riegel
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, Dieselstr. 2,71254, Ditzingen, Email: info@esco-online.de
Eigenschaften
| Modell: | M |
|---|---|
| Anzahl Fluchttürflügel: | 1 |
| Anzahl Türflügel: | 2 |
| Ausgabe nach EN 179: | 2008-04 |
| Ausgabe nach EN 1125: | 2008-04 |
| Ausgabe nach EN 12209: | 2006-06 |
| Ausgabe nach EN 14846: | 2008-11 |
| Ausgabe nach EN 15685: | 2007-07 |
| Bestelleinheit: | GARN. |
| DIN: | DIN links/rechts |
| Dauerauf-Funktion: | nein |
| Drückerhöhe: | 1050 |
| Drückernuss Ausführung: | geteilte Nuss |
| Drückernuss Vierkant: | 9 |
| Eignung für Schließanlagen: | nein |
| Eignung nach DIN 4102: | ✓ |
| Eignung nach DIN EN 1634: | ✓ |
| Eignung nach EN 179: | ✓ |
| Eignung nach EN 12209: | ✓ |
| Eignung nach EN 14846: | ✓ |
| Eignung nach EN 15685: | ✓ |
| Einsatzbereich: | Notausgänge nach EN 179 |
| Entriegelung: | mechanisch |
| Entriegelung - mechanisch: | ✓ |
| Falle Werkstoff: | Stahl |
| Fallen Ausführung: | Standardfalle |
| Fallen Position: | Falle bündig |
| Fallenausschluss: | 10 |
| Fallenfeststellung: | ohne Fallenfeststellung |
| Fallenüberwachung: | nein |
| Fluchttürtyp: | Vollpanik - Umlenkschloss |
| Funktion: | B, RÜW, mechanisch selbstverriegelend |
| Kombination: | 2 D |
| Nussüberwachung (Gegenkasten): | nein |
| Nussüberwachung (Schloss): | nein |
| Nußdrehwinkel Gangflügel: | 30 |
| Oberfläche: | Edelstahl gebürstet |
| Riegel Ausführung: | Standardriegel |
| Riegel Position: | Riegel bündig |
| Riegel Werkstoff: | Stahl |
| Riegelausschluss: | 1-tourig |
| Riegelausschluss (Maß): | 20 |
| Riegel Überwachung (Gegenkasten) Standard: | ja |
| Riegel Überwachung (Gegenkasten) VDS: | ja |
| Riegel Überwachung (Schloss) Standard: | nein |
| Riegel Überwachung (Schloss) VDS: | nein |
| RÜ mit RSK Nebenschloss: | möglich |
| Schloss Betätigung: | Schlüsselbetätigung |
| Schlossfunktion: | Panik Umschaltfunktion B |
| Schlosskasten Breite: | 15,6 |
| Schlosskasten Höhe: | 210 |
| Schloßkästen Anzahl: | 3 |
| Sonderfunktion: | Überwachungskontakte |
| Stulp Oberfläche: | matt gebürstet |
| Stulp Werkstoff: | Edelstahl |
| Tagesfallenfunktion: | nein |
| Türart: | Drehtür |
| Türflügel: | 2 flg. |
| Türhöhe: | hoch |
| Verriegelung: | mechanisch selbstverriegelend |
| Verriegelung - magnetisch Selbstverriegelnd: | ✓ |
| Verriegelung - mechanisch Selbstverriegelnd: | ✓ |
| Verriegelungspunkte Anzahl: | 3 |
| Versorgungskabel (Gangflügel): | erforderlich |
| Versorgungskabel (Standflügel): | erforderlich |
| Verwendung: | Innen und Aussen |
| Verwendung mit extern Geräten: | Einbruchmeldeanlage |
| Zusatzfallen: | ohne Falle |
| Zusatzverriegelung: | Fallenriegel |
| Zusatzverriegelung Breite: | 15. Mrz |
| Zusatzverriegelung Höhe: | 130 |
| Zusatzverriegelung Riegelausschluss (Maß): | 20 |
| Zusatzverriegelung Tiefe: | 47 |
| auswärts öffnend: | ✓ |
| lieferantenspezifische Farbe: | Edelstahl |
| Öffnung: | auswärts |
