FT-MFV-Set systeQ-M-SLM-ESC-2D hoT Fkt.B 2flg.
531120/0302.S2R
/ Herstellernummer: 22-531120
Ihr Preis: 0,00 €*
Listen-Preis: 1.637,12 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
FT-MFV-Set systeQ-M-SLM-ESC-2D hoT Fkt.B 2flg.
systeQ-M-SLM-ESC-2D
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel

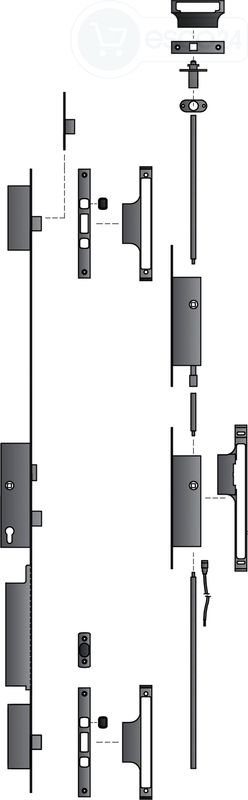

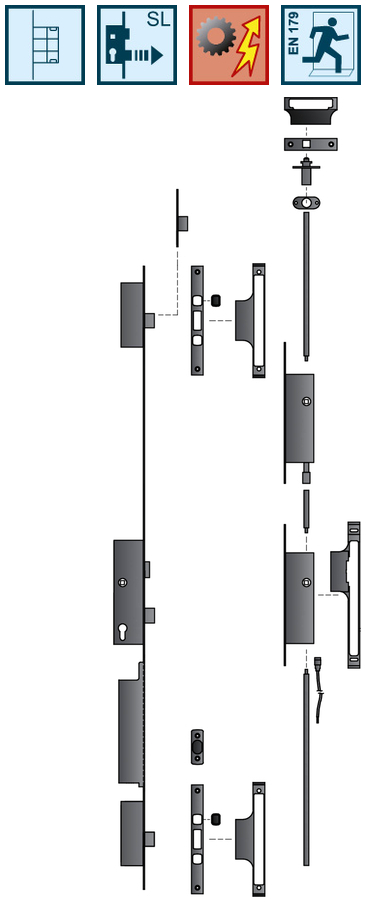

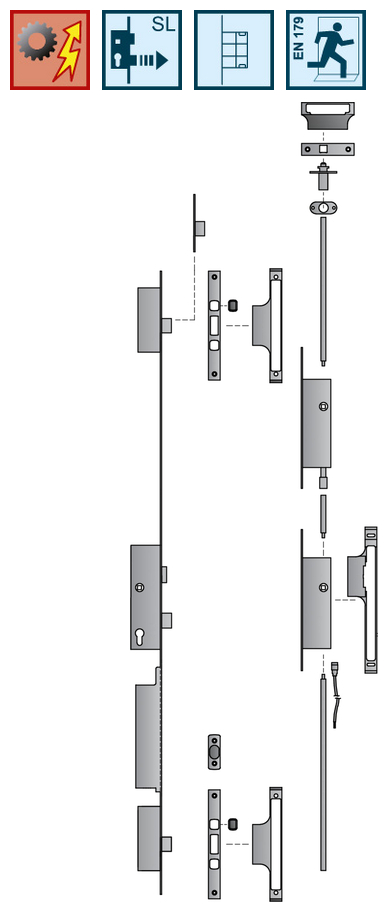

bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-2
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• systeQ Fluchttür-Gegenkasten (mit Antriebssperre unten)
• ***Anschlusskabel mit Stecker Riegelüberwachung im Gegenkasten
(d=5mm, l=10m) (nur bei Variante RÜW)
• ISO-Platte / Fallengleitstück Fluchttür-Gegenkasten
(je nach Profilserie)
• Umlenkschloss systeQ 661U
• Verbindungsstange Umlenkschloss systeQ 661U
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Verriegelungsstange Standflügel nach oben und unten
• Schaltschloss
• Unterlage Schaltschloss
• Schließblech Schaltschloss
• ISO-Platte / Fallengleitstück Schließblech Schaltschloss
(je nach Profilserie)
• Magnet Motor
Zubehör erforderlich:
• Mitnehmerklappe
• Stangenführung
• Bodenschließmulde, -hülse (je nach Einbausituation)
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
• Kabelübergang bei Verwendung der Variante ÜW und oder RÜW
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-817684
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• *** RÜW= Überwachungsfunktion im systeQ Fluchttür-Gegenkasten für Riegel
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel
bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-2
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• systeQ Fluchttür-Gegenkasten (mit Antriebssperre unten)
• ***Anschlusskabel mit Stecker Riegelüberwachung im Gegenkasten
(d=5mm, l=10m) (nur bei Variante RÜW)
• ISO-Platte / Fallengleitstück Fluchttür-Gegenkasten
(je nach Profilserie)
• Umlenkschloss systeQ 661U
• Verbindungsstange Umlenkschloss systeQ 661U
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Verriegelungsstange Standflügel nach oben und unten
• Schaltschloss
• Unterlage Schaltschloss
• Schließblech Schaltschloss
• ISO-Platte / Fallengleitstück Schließblech Schaltschloss
(je nach Profilserie)
• Magnet Motor
Zubehör erforderlich:
• Mitnehmerklappe
• Stangenführung
• Bodenschließmulde, -hülse (je nach Einbausituation)
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
• Kabelübergang bei Verwendung der Variante ÜW und oder RÜW
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-817684
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• *** RÜW= Überwachungsfunktion im systeQ Fluchttür-Gegenkasten für Riegel
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Eigenschaften
Modell: | M |
---|---|
Anzahl Fluchttürflügel: | 1 |
Anzahl Türflügel: | 2 |
Ausgabe nach EN 179: | 2008-04 |
Ausgabe nach EN 1125: | 2008-04 |
Ausgabe nach EN 12209: | 2006-06 |
Ausgabe nach EN 14846: | 2008-11 |
Ausgabe nach EN 15685: | 2007-07 |
Ausgangsspannung: | 12 |
Bestelleinheit: | GARN. |
DIN: | DIN links/rechts |
Dauerauf-Funktion: | ja, in Verbindung mit Steuerung |
Drückerhöhe: | 1050 |
Drückernuss Ausführung: | geteilte Nuss |
Drückernuss Vierkant: | 9 |
Eignung für Schließanlagen: | nein |
Eignung nach DIN 4102: | ✓ |
Eignung nach DIN EN 1634: | ✓ |
Eignung nach EN 179: | ✓ |
Eignung nach EN 12209: | ✓ |
Eignung nach EN 14846: | ✓ |
Eignung nach EN 15685: | ✓ |
Eingangsspannung - Gangflügel: | 12 |
Einsatzbereich: | Notausgänge nach EN 179 |
Entriegelung: | motorisch |
Entriegelung - mechanisch: | ✓ |
Entriegelung - motorisch Entriegelnd: | ✓ |
Falle Werkstoff: | Stahl |
Fallen Ausführung: | Standardfalle |
Fallen Position: | Falle bündig |
Fallenausschluss: | 10 |
Fallenfeststellung: | ohne Fallenfeststellung |
Fallenüberwachung: | nein |
Fluchttürtyp: | Vollpanik - Umlenkschloss |
Funktion: | B, mechanisch selbstverriegelend |

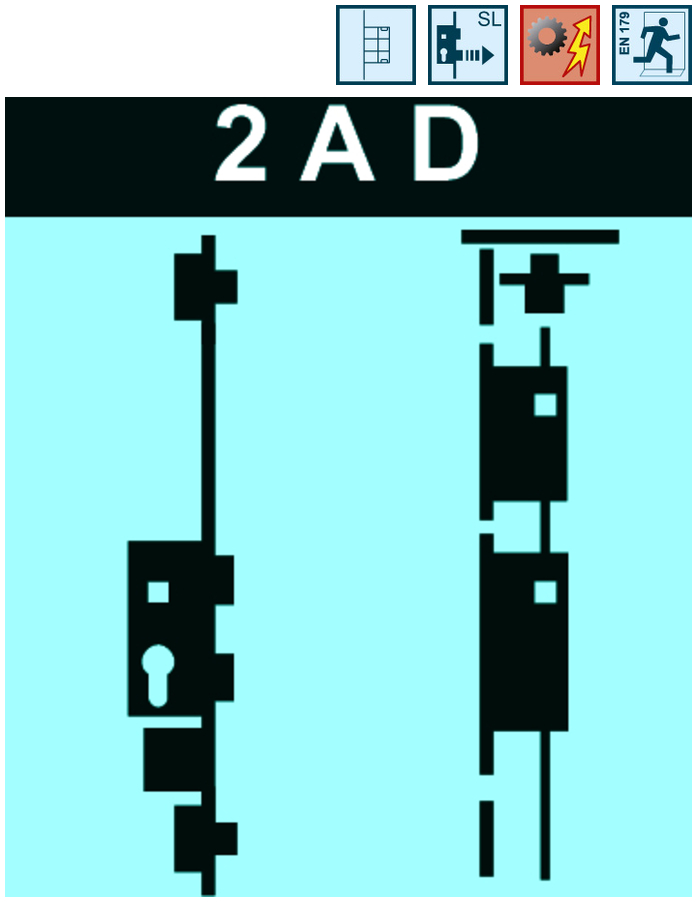

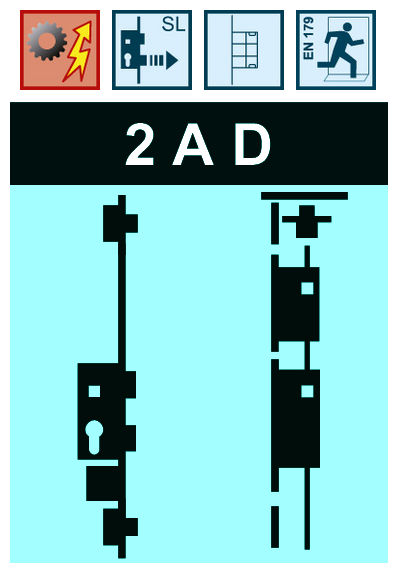

Kombination: | 2 A D |
Nussüberwachung (Gegenkasten): | nein |
Nussüberwachung (Schloss): | ja, in Verbindung mit Steuerung |
Nußdrehwinkel Gangflügel: | 30 |
Oberfläche: | Edelstahl gebürstet |
Riegel Ausführung: | Standardriegel |
Riegel Position: | Riegel bündig |
Riegel Werkstoff: | Stahl |
Riegelausschluss: | 1-tourig |
Riegelausschluss (Maß): | 20 |
Riegel Überwachung (Gegenkasten) Standard: | nein |
Riegel Überwachung (Gegenkasten) VDS: | nein |
Riegel Überwachung (Schloss) Standard: | ja, in Verbindung mit Steuerung |
Riegel Überwachung (Schloss) VDS: | nein |
RÜ mit RSK Nebenschloss: | möglich |
Schloss Betätigung: | Schlüsselbetätigung |
Schlossfunktion: | Panik Umschaltfunktion B |
Schlosskasten Breite: | 15,6 |
Schlosskasten Höhe: | 210 |
Schloßkästen Anzahl: | 3 |
Sonderfunktion: | höhe Türen |
Spannungsart: | DC |
Stromaufnahme - Gangflügel: | 2000 |
Stulp Oberfläche: | matt gebürstet |
Stulp Werkstoff: | Edelstahl |
Tagesfallenfunktion: | ja, in Verbindung mit Steuerung |
Türart: | Drehtür |
Türflügel: | 2 flg. |
Türhöhe: | hoch |
Verriegelung: | mechanisch selbstverriegelend |
Verriegelung - magnetisch Selbstverriegelnd: | ✓ |
Verriegelung - mechanisch Selbstverriegelnd: | ✓ |
Verriegelungspunkte Anzahl: | 3 |
Versorgungskabel (Gangflügel): | erforderlich |
Verwendung: | Innen und Aussen |
Verwendung mit extern Geräten: | Drehtürantrieb |
Zusatzfallen: | ohne Falle |
Zusatzverriegelung: | Fallenriegel |
Zusatzverriegelung Breite: | 15. Mrz |
Zusatzverriegelung Höhe: | 130 |
Zusatzverriegelung Riegelausschluss (Maß): | 20 |
Zusatzverriegelung Tiefe: | 47 |
auswärts öffnend: | ✓ |
lieferantenspezifische Farbe: | Edelstahl |
Öffnung: | auswärts |
