FT-MFV-Set systeQ-M-SLM-ESC-1 hoT Fkt.E ÜW 1flg
531901/227RZR
/ Herstellernummer: 22-531901
Ihr Preis: 0,00 €*
Listen-Preis: 1.449,86 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
FT-MFV-Set systeQ-M-SLM-ESC-1 hoT Fkt.E ÜW 1flg
systeQ-M-SLM-ESC-1
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel

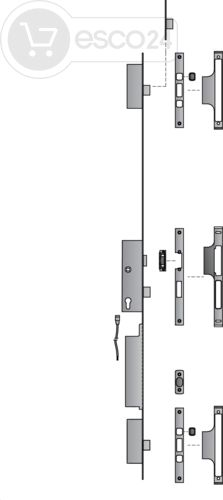

bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-1
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnet Motor
Zubehör erforderlich:
• Kabelübergang bei Verwendung der Variante ÜW
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, Dieselstr. 2,71254, Ditzingen, Email: info@esco-online.de
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel
bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-1
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnet Motor
Zubehör erforderlich:
• Kabelübergang bei Verwendung der Variante ÜW
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, Dieselstr. 2,71254, Ditzingen, Email: info@esco-online.de
Eigenschaften
| Modell: | M |
|---|---|
| Anzahl Fluchttürflügel: | 1 |
| Anzahl Türflügel: | 1 |
| Ausgabe nach EN 179: | 2008-04 |
| Ausgabe nach EN 1125: | 2008-04 |
| Ausgabe nach EN 12209: | 2006-06 |
| Ausgabe nach EN 14846: | 2008-11 |
| Ausgabe nach EN 15685: | 2007-07 |
| Bestelleinheit: | GARN. |
| DIN: | DIN links/rechts |
| Dauerauf-Funktion: | ja, in Verbindung mit Steuerung |
| Drückerhöhe: | 1050 |
| Drückernuss Ausführung: | Standard |
| Drückernuss Vierkant: | 9 |
| Eignung für Schließanlagen: | nein |
| Eignung nach DIN 4102: | ✓ |
| Eignung nach DIN EN 1634: | ✓ |
| Eignung nach EN 179: | ✓ |
| Eignung nach EN 1125: | ✓ |
| Eignung nach EN 12209: | ✓ |
| Eignung nach EN 14846: | ✓ |
| Eignung nach EN 15685: | ✓ |
| Eingangsspannung - Gangflügel: | 12 |
| Einsatzbereich: | Fluchttüren nach EN 1125 |
| Entriegelung: | motorisch |
| Entriegelung - mechanisch: | ✓ |
| Entriegelung - motorisch Entriegelnd: | ✓ |
| Falle Werkstoff: | Stahl |
| Fallen Ausführung: | Standardfalle |
| Fallen Position: | Falle bündig |
| Fallenausschluss: | 10 |
| Fallenfeststellung: | ohne Fallenfeststellung |
| Fallenüberwachung: | nein |
| Fluchttürtyp: | Vollpanik |
| Funktion: | E, ÜW, mechanisch selbstverriegelend |
| Kombination: | 1 A-M |
| Nussüberwachung (Schloss): | ja |
| Nußdrehwinkel Gangflügel: | 30 |
| Oberfläche: | Edelstahl gebürstet |
| Riegel Ausführung: | Standardriegel |
| Riegel Position: | Riegel bündig |
| Riegel Werkstoff: | Stahl |
| Riegelausschluss: | 1-tourig |
| Riegelausschluss (Maß): | 20 |
| Riegel Überwachung (Schloss) Standard: | ja |
| Riegel Überwachung (Schloss) VDS: | ja |
| RÜ mit RSK Hauptschloss optional: | ja |
| RÜ mit RSK Nebenschloss: | möglich |
| Schloss Betätigung: | Schlüsselbetätigung |
| Schlossfunktion: | Panik Wechselfunktion E |
| Schlosskasten Breite: | 15,6 |
| Schlosskasten Höhe: | 210 |
| Schloßkästen Anzahl: | 3 |
| Sonderfunktion: | höhe Türen |
| Spannungsart: | DC |
| Stromaufnahme - Gangflügel: | 2000 |
| Stulp Oberfläche: | matt gebürstet |
| Stulp Werkstoff: | Edelstahl |
| Tagesfallenfunktion: | nein |
| Türart: | Drehtür |
| Türflügel: | 1 flg. |
| Türhöhe: | hoch |
| Türöffner Einbauart: | vertikal |
| Verriegelung: | mechanisch selbstverriegelend |
| Verriegelung - magnetisch Selbstverriegelnd: | ✓ |
| Verriegelung - mechanisch Selbstverriegelnd: | ✓ |
| Verriegelungspunkte Anzahl: | 3 |
| Versorgungskabel (Gangflügel): | erforderlich |
| Verwendung: | Innen und Aussen |
| Verwendung mit extern Geräten: | Drehtürantrieb |
| Zusatzfallen: | ohne Falle |
| Zusatzverriegelung: | Fallenriegel |
| Zusatzverriegelung Breite: | 15. Mrz |
| Zusatzverriegelung Höhe: | 130 |
| Zusatzverriegelung Riegelausschluss (Maß): | 20 |
| Zusatzverriegelung Tiefe: | 47 |
| auswärts öffnend: | ✓ |
| lieferantenspezifische Farbe: | Edelstahl |
| Öffnung: | auswärts |
