FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg

531936/0302.S1R / Herstellernummer: 22-531936

Ihr Preis: 0,00 €*

Listen-Preis: 1.290,38 €*

Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Fluegelansicht
Fluegelart
PZ_RZ
Profilbeschreibung
DIN
Maximale Bestellmenge: 1200

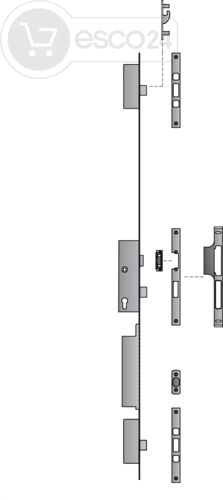

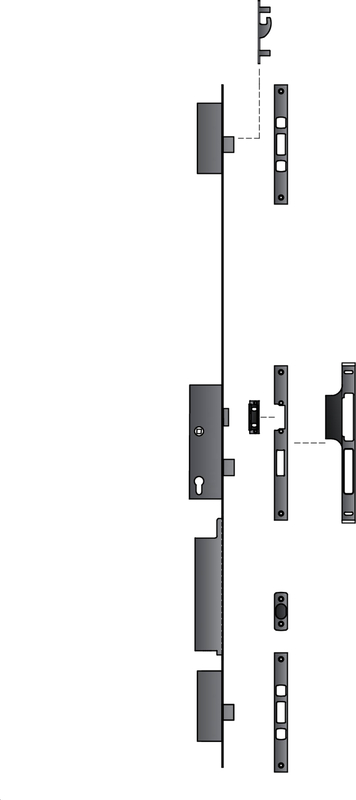

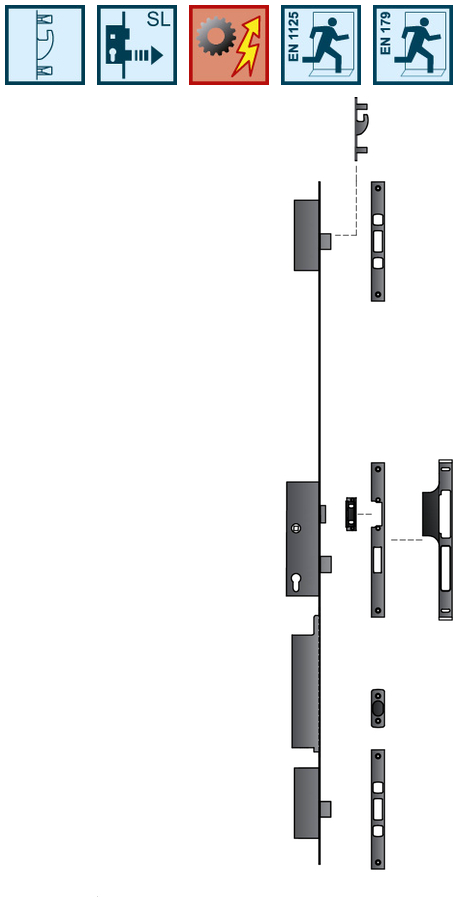

FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg

systeQ-M-M-B2H-ESC-1
Mehrfachverriegelung mit Fluchttürfunktion
mototrisch ver- und entriegelnd
Nebenverriegelungen mit Duobolzenriegel und Schwenkhaken

bestehend aus:
• Mehrfachverriegelung mit Motor systeQ-M-M-B2H-ESC-1
  (motorisch ver- und entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
  (je nach Profilserie) • Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
   (je nach Profilserie)

Zubehör erforderlich:
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor

Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 (l=6m); 25-806266 (l=10m)
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)

Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
• Ein FZG geprüfter Freilaufzylinder ist erforderlich!

• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben.

Herstellerinformation:
esco Metallbausysteme GmbH
Dieselstr. 2
71254 Ditzingen
E-Mail: info@esco.de
Code: 0302.S1R
Modell: M
Preisgruppe: 266B
Anzahl Fluchttürflügel: 1
Anzahl Türflügel: 1
Ausgabe nach EN 179: 2008-04
Ausgabe nach EN 1125: 2008-04
Ausgabe nach EN 12209: 2006-06
Ausgabe nach EN 14846: 2008-11
Ausgabe nach EN 15685: 2007-07
Ausgangsspannung: 12 V
Außendrücker elektrisch ein-/auskuppelbar: Ja
Bestelleinheit: STÜCK
DIN: DIN links/rechts
Dauerauf-Funktion: ja, in Verbindung mit Steuerung
Drückerhöhe: 1050 mm
Drückernuss Ausführung: geteilte Nuss
Drückernuss Vierkant: 9 mm
Eignung für Schließanlagen: ja
Eignung nach DIN 4102: Ja
Eignung nach DIN EN 1634: Ja
Eignung nach EN 179: Ja
Eignung nach EN 1125: Ja
Eignung nach EN 12209: Ja
Eignung nach EN 14846: Ja
Eignung nach EN 15685: Ja
Eingangsspannung - Gangflügel: 12 V
Einsatzbereich: Fluchttüren nach EN 1125
Entriegelung: motorisch
Entriegelung - motorisch Entriegelnd: Ja
Falle Werkstoff: Stahl
Fallen Ausführung: Standardfalle
Fallen Position: Falle bündig
Fallenausschluss: 12 mm
Fallenfeststellung: ohne Fallenfeststellung
Fallenüberwachung: nein
Fluchttürtyp: Vollpanik
Freilaufzylinder erforderlich: Ja
Funktion: B , motorisch selbstverriegelend

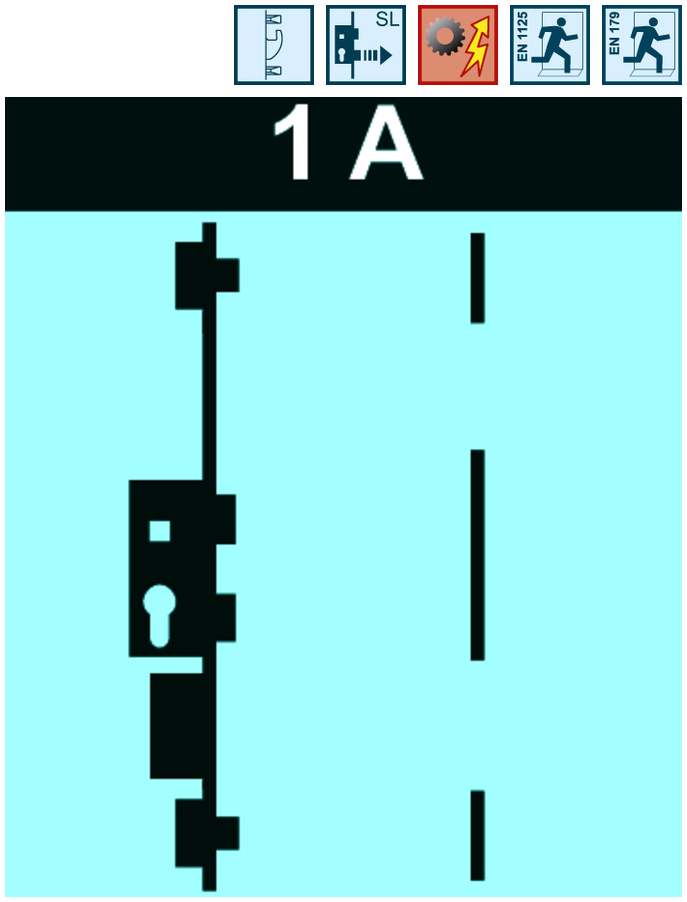

Kombination: 1 A
Nussüberwachung (Gegenkasten): Merkmal nicht zutreffend
Nussüberwachung (Schloss): ja, in Verbindung mit Steuerung
Nußdrehwinkel Gangflügel: 35 °
Nußdrehwinkel Standflügel: Merkmal nicht zutreffend °
Riegel Ausführung: Standardriegel
Riegel Position: Riegel bündig
Riegel Werkstoff: Stahl
Riegelausschluss: 2-tourig
Riegelausschluss (Maß): 20 mm
Riegel Überwachung (Gegenkasten) Standard: Merkmal nicht zutreffend
Riegel Überwachung (Gegenkasten) VDS: Merkmal nicht zutreffend
Riegel Überwachung (Schloss) Standard: ja, in Verbindung mit Steuerung
Riegel Überwachung (Schloss) VDS: nein
RÜ mit RSK Hauptschloss optional: ja
RÜ mit RSK Nebenschloss: möglich
Schloss Betätigung: Schlüsselbetätigung
Schlossfunktion: Panik Umschaltfunktion B
Schlosskasten Breite: 15 mm
Schlosskasten Höhe: 186 mm
Schloßkästen Anzahl: 3 St
Sonderfunktion: höhe Türen
Spannungsart: DC
Stromaufnahme - Gangflügel: 2000 mA
Stulp Oberfläche: matt gebürstet
Stulp Werkstoff: Edelstahl
Tagesfallenfunktion: ja, in Verbindung mit Steuerung
Türart: Drehtür
Türflügel: 1 flg.
Türhöhe: hoch
Türöffner Einbauart: vertikal
Verriegelung: motorische Selbstverriegelung
Verriegelung - motorische Selbstverriegelung: Ja
Verriegelungspunkte Anzahl: 3 St
Versorgungskabel (Gangflügel): enthalten
Versorgungskabel (Standflügel): enthalten
Versorgungskabel Länge (Gangflügel): 3 m
Verwendung: innen und aussen
Verwendung mit extern Geräten: Drehtürantrieb oder Einbruchmeldeanlage
Zusatzfallen: ohne Falle
Zusatzsicherung: Merkmal nicht zutreffend
Zusatzverriegelung: Schwenkhaken und Duo-Rundbolzen
Zusatzverriegelung Breite: 15 mm
Zusatzverriegelung Höhe: 156 mm
Zusatzverriegelung Riegelausschluss (Maß): 20 mm
Zusatzverriegelung Tiefe: 15 mm
auswärts öffnend: Ja
lieferantenspezifische Farbe: Edelstahl
Öffnung: auswärts
Im Blätterkatalog ansehen

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkte filtern

Artikel Nr.
Ausprägung
Fluegelansicht
Fluegelart
PZ_RZ
Profilbeschreibung
DIN
Serie
Auf Lager
Preis
Aktion
531936/0103.P1L
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Panik
PZ
Kawneer
L
AA 720
1.286,41 €*
531936/0103.P1R
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Panik
PZ
Kawneer
R
AA 720
1.286,41 €*
531936/0103.P2L
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
breit
Panik
PZ
Kawneer
L
AA 720
1.286,41 €*
531936/0103.P2R
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
breit
Panik
PZ
Kawneer
R
AA 720
1.286,41 €*
531936/0103.S1L
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Standard
PZ
Kawneer
L
AA 720
1.286,41 €*
531936/0103.S1R
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Standard
PZ
Kawneer
R
AA 720
1.286,41 €*
531936/0103.S2L
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
breit
Standard
PZ
Kawneer
L
AA 720
1.286,41 €*
531936/0103.S2R
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
breit
Standard
PZ
Kawneer
R
AA 720
1.286,41 €*
531936/0201.P1L
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Panik
PZ
Schüco
L
ADS 65 HD
1.291,19 €*
531936/0201.P1R
 FT-MFV-Set systeQ-M-M-B2H-ESC-1 hoT Fkt.B 1flg
schmal
Panik
PZ
Schüco
R
ADS 65 HD
1.291,19 €*
Produktgalerie überspringen

Komponenten

Gehäuse, Knopf, Griff, Metall, Abmessungen
Riegeltopf f. Schließblech Haupt systeQ-M F-Stulp, KS, schwarz, L/R
Art.-Nr. 803564
Ihr Preis: 0,00 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 2,35 €*
Maximale Bestellmenge: 1200
Türschloss, Beschlag, Stahl, Türgriff, Möbelbeschlag
Schließblech Haupt systeQ-M für TÖ 118Profix2 F3x24x285, R
Art.-Nr. 776580
Ihr Preis: 0,00 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 14,61 €*
Maximale Bestellmenge: 1200
schraubenklemme, klemmenblock, montagezubehör, metall, dreieckige schrauben
Fallenhalter 118 ProFix2 Zink-Druckguss, 3 mm verstellbar, L/R
Art.-Nr. 771813
Ihr Preis: 0,00 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 10,28 €*
Maximale Bestellmenge: 1200
Schlossstulp, Türschloss, Türfalle, Montagebohrungen

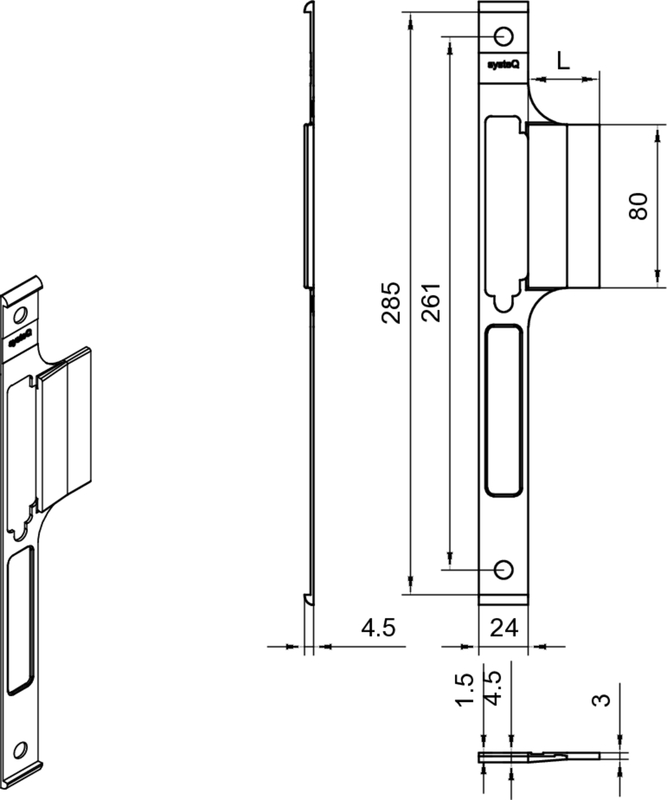

ISO-Platte Heroal D72 SB Lappen 26mm F3x24x285mm DIN R
