systeQ KM35 D EN TD, 24V Hub 700mm,
668036
/ Herstellernummer: 72-668036
Ihr Preis: 0,00 €*
Listen-Preis: 1.020,46 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
systeQ KM35 D EN TD, 24V Hub 700mm,

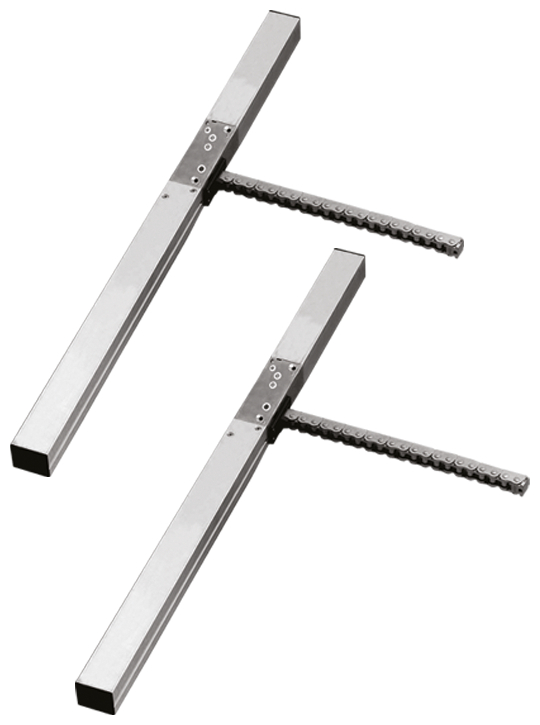

Kettenantrieb systeQ KM35D-EN-TD
24 V DC Kettenantrieb für Kipp-, Dreh-, Senk-Klapp-, Schwing- und Wendeflügel für die tägliche Lüftung und Rauchabzug
Separat zu bestellen:
Anschlusskabel, flexibel, Querschnitt entsprechend Leitungslänge zwischen
2 x 0,5 mm² und 2 x 1,5 mm²
Bei Ausführung TD ist im Lieferumfang ein Kommunikationskabel, Länge 2m, enthalten.
Abdeckhaube bei aufgesetzter Montage bzw. Versteifungsplatte bei verdeckter Montage zwingend erforderlich. Abdeckhaube siehe im Anschluss.
700 mm Hub nicht für Klappflügel geeignet. Drehflügel auf Anfrage.
1000 mm Hub nicht für Klapp- und Drehflügel geeignet.
24 V DC Kettenantrieb für Kipp-, Dreh-, Senk-Klapp-, Schwing- und Wendeflügel für die tägliche Lüftung und Rauchabzug
Separat zu bestellen:
Anschlusskabel, flexibel, Querschnitt entsprechend Leitungslänge zwischen
2 x 0,5 mm² und 2 x 1,5 mm²
Bei Ausführung TD ist im Lieferumfang ein Kommunikationskabel, Länge 2m, enthalten.
Abdeckhaube bei aufgesetzter Montage bzw. Versteifungsplatte bei verdeckter Montage zwingend erforderlich. Abdeckhaube siehe im Anschluss.
700 mm Hub nicht für Klappflügel geeignet. Drehflügel auf Anfrage.
1000 mm Hub nicht für Klapp- und Drehflügel geeignet.
Eigenschaften
| Abschaltung Auf: | programmierte Öffnungsweite |
|---|---|
| Abschaltung Zu: | Dichtschluss über Zugkraft des Kettenantriebs |
| Ausführung: | Tandem |
| Bestelleinheit: | GARN. |
| Druckkraft: | max. 2 x 150 N |
| Einschaltdauer: | ED/on 150 s max. ; AD/off 450 s |
| Hub: | 700 mm |
| Lastabschaltung: | > 3,8 A kurzzeitig |
| Leistungsaufnahme: | 68 W |
| Nennspannung: | 24 V DC (-10 %/+ 66%) |
| Nennstromaufnahme: | 3,0 A |
| Restwelligkeit: | 2,4 Vpp max. |
| Schließgeschwindigkeit: | ≤ 13 mm/s - normal |
| Schutzart: | IP54 |
| Zugkraft: | zulässig max. 350 N |
| Öffnungsgeschwindigkeit: | ≤ 13 mm/s |
