FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW

703389/0201.P1L / Herstellernummer: 22-703389

Ihr Preis: #ESCOCUSTOMERPRICE#703389/0201.P1L#*

Listen-Preis: 2.328,73 €*

Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Fluegelansicht
Fluegelart
PZ_RZ
Profilbeschreibung
DIN
Maximale Bestellmenge: 1200

FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW

systeQ-S-SL-EK-ESC-2 Fluchttürschlosspaket
Rohrrahmenschloss mechanisch selbstverriegelnd
Außendrücker elektrisch kuppelbar



bestehend aus:

  • Rohrrahmenschloss mechanisch selbstverriegelnd, Außendrücker elektrisch kuppelbar
  • Anschlusskabel Schloss, Länge 10 m
  • Fluchttürgegenkasten
  • Anschlusskabel Riegelüberwachung (nur bei Variante RÜW)
  • ISO Platte Fluchttürgegenkasten
  • Verriegelungsstange SF oben
  • Verriegelungsstange SF unten
  • Schaltschloss
  • Unterlage Schaltschloss
  • Schließblech Schaltschloss
  • ISO Platte Schließblech oben (auswärts)


Zubehör erforderlich:

  • Kabelübergang (nur bei Varianten mit Riegelüberwachung (RÜW))
  • Bodenschließteil
  • Stangenführung SF
  • Mitnehmerklappe



Hinweise:

  • Die Riegelüberwachung (RÜW) ist im Gegenkasten integriert.
    (Anschlusskabel mit Stecker I = 10 m, Kabel d = 5 mm).



  • *mit Überwachung = Überwachungskontakte im Schloss für Riegel, Schließbart, Nuss (Innendrücker).
  • Detaillierte Informationen zu Paketkomponenten, siehe "Allgemeine Informationen".




Herstellerinformation:
esco Metallbausysteme GmbH
Dieselstr. 2
71254 Ditzingen
E-Mail: info@esco.de
Code: 0201.P1L
Modell: S
Preisgruppe: 263B
Anzahl Fluchttürflügel: 2
Anzahl Türflügel: 2
Ausgabe nach EN 179: 2008-04
Ausgabe nach EN 1125: 2008-04
Ausgabe nach EN 12209: 2006-06
Außendrücker elektrisch ein-/auskuppelbar: Ja
Bestelleinheit: GARN.
DIN: DIN links/rechts
Drückerbetätigung Rückmeldekontakt: Ja
Drückernuss Ausführung: geteilte Nuss
Drückernuss Vierkant: 9 mm
Eignung nach DIN 4102: Ja
Eignung nach DIN EN 1634: Ja
Eignung nach EN 179: Ja
Eignung nach EN 1125: Ja
Eignung nach EN 12209: Ja
Einsatzbereich: Fluchttüren nach EN 1125
Entriegelung: mechanisch
Entriegelung - mechanisch: Ja
Falle Werkstoff: Stahl
Fallen Ausführung: Standardfalle
Fallenausschluss: 12 mm
Fallenfeststellung: ohne Fallenfeststellung
Fluchttürtyp: Vollpanik
Funktion: C, RÜW , drückergesteuert
Hinterdornmaß: 15 mm
Kombination: 2
Nussüberwachung (Schloss): Ja
Nußdrehwinkel Gangflügel: 30 °
Nußdrehwinkel Standflügel: 40 °
Riegel Ausführung: Standardriegel
Riegel Position: Riegel bündig
Riegel Rückmeldekontakt: Ja
Riegel Werkstoff: Stahl
Riegelausschluss: 1-tourig
Riegelausschluss (Maß): 20 mm
Riegel Überwachung (Gegenkasten) Standard: Ja
Riegel Überwachung (Gegenkasten) VDS: Nein
Riegel Überwachung (Schloss) Standard: Nein
Riegel Überwachung (Schloss) VDS: Nein
Schloss Betätigung: Schlüsselbetätigung
Schlossart Einsteckschloss: Riegel-Fallen-Einsteckschloss
Schlossfunktion: Panik Schließzwangsfunktion C
Schlosskasten Breite: 15.5 mm
Schlosskasten Höhe: 183.5 mm
Sonderfunktion: Überwachungskontakte
Stulp Oberfläche: matt gebürstet
Stulp Werkstoff: Edelstahl
Türart: Drehtür
Türflügel: 2 flg.
Verriegelung: mechanisch selbstverriegelend
Verriegelung - mechanisch Selbstverriegelnd: Ja
Verriegelungsart: Hauptschloss
Verriegelungspunkte Anzahl: 2 St
auswärts öffnend: Ja
lieferantenspezifische Farbe: Edelstahl
Öffnung: auswärts
Im Blätterkatalog ansehen

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkte filtern

Artikel Nr.
Ausprägung
Fluegelansicht
Fluegelart
PZ_RZ
Profilbeschreibung
DIN
Serie
Auf Lager
Preis
Aktion
703389/0103.P1L
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Panik
PZ
Kawneer
L
AA 720
2.321,46 €*
703389/0103.P1R
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Panik
PZ
Kawneer
R
AA 720
2.321,46 €*
703389/0103.P2L
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
breit
Panik
PZ
Kawneer
L
AA 720
2.321,46 €*
703389/0103.P2R
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
breit
Panik
PZ
Kawneer
R
AA 720
2.321,46 €*
703389/0103.S1L
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Standard
PZ
Kawneer
L
AA 720
2.337,06 €*
703389/0103.S1R
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Standard
PZ
Kawneer
R
AA 720
2.337,06 €*
703389/0103.S2L
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
breit
Standard
PZ
Kawneer
L
AA 720
2.337,06 €*
703389/0103.S2R
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
breit
Standard
PZ
Kawneer
R
AA 720
2.337,06 €*
703389/0201.P1L
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Panik
PZ
Schüco
L
ADS 65 HD
2.328,73 €*
703389/0201.P1R
 FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C ÜW und GK-RÜW
schmal
Panik
PZ
Schüco
R
ADS 65 HD
2.328,73 €*
Produktgalerie überspringen

Ähnliche Produkte

Sicherheitsschild, Fluchttür, Notausgang, Türschloss, Piktogramm
FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C GK-RÜW
Art.-Nr. 703346
Ihr Preis: #ESCOCUSTOMERPRICE#703346#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Dieses Produkt ist nicht mehr verfügbar.
Varianten anzeigen
Fluchtwegschild, Türbeschlag, Notausgang, Nummer 2, Schwarz-Türkis
FT-Set systeQ-S-SL-ESC-EK-2 2flg. Fkt.C
Art.-Nr. 703265
Ihr Preis: #ESCOCUSTOMERPRICE#703265#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Dieses Produkt ist nicht mehr verfügbar.
Varianten anzeigen
Produktgalerie überspringen

Komponenten

rohr, m10, lange L, lochgewinde, metall
Treibriegelstange systeQ 9647 UV SF l=950, Stange massiv, M5, L/R
Art.-Nr. 640913
Ihr Preis: #ESCOCUSTOMERPRICE#640913#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 19,66 €*
Maximale Bestellmenge: 1200
Türverriegelung, Türschloss, Metall, Riegel, Schlitz
FT-GK RÜW systeQ-S20(-SL) 2-flg. D35 F3x24x285,L/R
Art.-Nr. 814143
Ihr Preis: #ESCOCUSTOMERPRICE#814143#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 544,62 €*
Maximale Bestellmenge: 1200
Schloss, Scharnier, Technische Zeichnung, Metall, Verankerung
ISO-Platte Schüco ADS65 GGK Lappen 20mm F3x24x285mm f.GF L
Art.-Nr. 354570
Ihr Preis: #ESCOCUSTOMERPRICE#354570#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 4,65 €*
Maximale Bestellmenge: 1200
Metall-Scharniere, rechteckige Platte, Montagehalterung, Abmessungen 82 93, Schlitz- Schraubenlöcher
ISO-Platte Schüco ADS65 OV Lappen 20mm F3x24x93mm DIN L/R
Art.-Nr. 523437
Ihr Preis: #ESCOCUSTOMERPRICE#523437#*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Listen-Preis: 3,97 €*
Maximale Bestellmenge: 1200

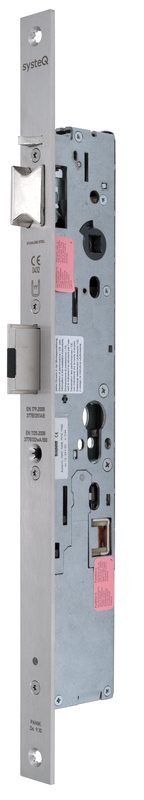

Türschloss, Türverriegelung, Metall, Schlossbolzen, Riegel
