dormakaba TS 98 XEA B/G EMR Set 140° EN1-6 Edelstahl-Design (FAB 950-1250mm)

Name: dormakaba TS 98 XEA B/G EMR Set 140° EN1-6 Edelstahl-Design (FAB 950-1250mm)
Brand: dormakaba Deutschland GmbH
SKU: 722316
Price: 1503.10 EUR
Availability: InStock

722316 / Herstellernummer: 16-722316

Listen-Preis: 1.503,10 €*

Maximale Bestellmenge: 1200

dormakaba TS 98 XEA B/G EMR Set 140° EN1-6 Edelstahl-Design (FAB 950-1250mm)
mehr anzeigen
Eigenschaften
mehr anzeigen
Downloads
mehr anzeigen
Bewertungen

dormakaba TS 98 XEA B/G EMR Set 140° EN1-6 Edelstahl-Design (FAB 950-1250mm)

dormakaba TS 98 XEA EMR Set
mit integrierter Rauchmeldezentrale
mit elektromechanischer Feststellung

bestehend aus:
• Schließerkörper TS 98 XEA
• Montageplatte Schließerkörper

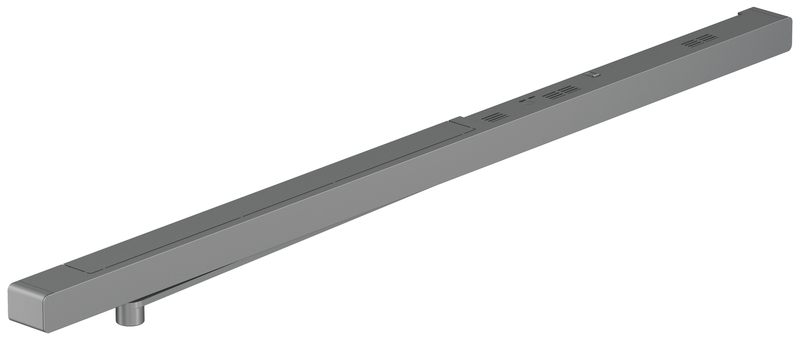

• Gleitschiene G-EMR XEA
• Rauchmeldezentrale (in Gleitschiene integriert)

Zubehör optional:
• Montageplatte /Sturzfutterwinkel für G-XEA EMR Gleitschiene
(je nach Anwendung)
• Handauslösetaster

Hinweis:
• zusätzliche Deckenrauchmelder bei Abstand Türöffnung-Decke >1m erforderlich.
• Brandschutzeignung nur in Verbindung mit DIbT geprüften Rauchmeldesystemen.
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschliesser in Verbindung mit externen Haftmagneten
einzusetzen.
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
o bei Montage Bandgegenseite X-Maß (= Türstärke + Banddrehpunkt)

• Die Montage eines Türstoppers wird empfohlen.

Herstellerinformation:
dormakaba Deutschland GmbH
Dorma Platz 1
58256 Ennepetal
E-Mail: tuerschliesstechnik.de@dormakaba.com

Feststellbereich max.:	140 °
Feststellbereich min.:	80 °
Modell:	TS 98
Preisgruppe:	173N
Anwendungsklasse nach EN 1154:	4
Anwendungsklasse nach EN 1155:	3
Anwendungsklasse nach EN 1158:	Merkmal nicht zutreffend
Anzahl Türflügel:	1
Ausgangsspannung:	24 V
Auslösemoment:	einstellbar
Bandabstand:	Merkmal nicht zutreffend mm
Barrierefrei nach DIN 18040-2:	bis Schließergröße 5 (1250 mm)
Barrierefrei nach DIN SPEC:	ja
Bauart:	Gleitschiene
Bestelleinheit:	GARN.
Brand- und Rauchschutzklasse:	1
Brand- und Rauchschutz nach EN 1155:	1
Brand- und Rauchschutz nach EN 1158:	Merkmal nicht zutreffend
Busfähig:	Merkmal nicht zutreffend
DIN:	DIN links/rechts
Dauerfunktion nach EN 1154:	8
Dauerfunktion nach EN 1155:	8
Dauerfunktion nach EN 1158:	Merkmal nicht zutreffend
EN 1154:	1996 + A1:2002 , EN 1-6 , ja
EN 1155:	1997 + A1:2002 , ja
EN 1158:	Merkmal nicht zutreffend
Einschaltdauer:	100%
Endschlag einstellbar:	Ja
Endschlagswinkel:	7 °
Feststelltyp:	Merkmal nicht zutreffend
Feststellung:	Ja
Flügelbreite empfohlen bis:	1400 mm
Kopfmontage:	Merkmal nicht zutreffend
Korrosionsbeständigkeit nach EN 1154:	4
Korrosionsbeständigkeit nach EN 1155:	4
Korrosionsbeständigkeit nach EN 1158:	Merkmal nicht zutreffend
Leistungsaufnahme:	4 W

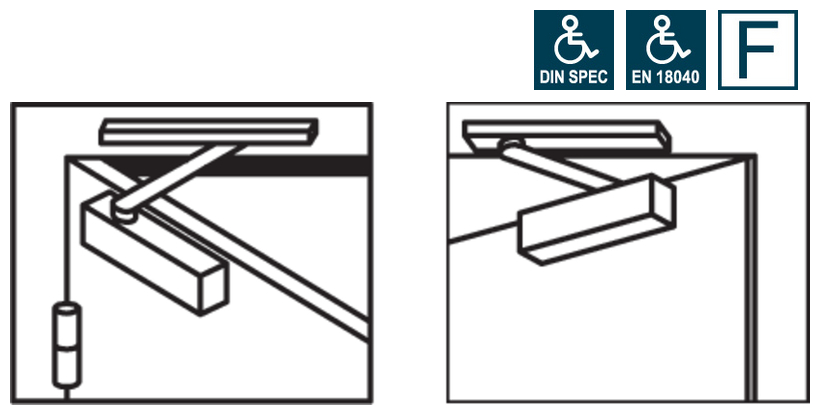

Montage:	Türblattmontage auf der Bandseite oder Bandgegenseite
Nennspannung:	230 V
Oberfläche:	unbehandelt
Rauchmelder Integriert (PLUS):	ja
Schließergröße max.:	6
Schließergröße max. nach EN 1155:	5
Schließergröße max. nach EN 1158:	Merkmal nicht zutreffend
Schließergröße min.:	1
Schließergröße min. nach EN 1155:	3
Schließergröße min. nach EN 1158:	Merkmal nicht zutreffend
Schließergröße nach EN 1155:	EN 3-5
Schließergröße nach EN 1158:	Merkmal nicht zutreffend
Schließfolgeregelung:	Merkmal nicht zutreffend
Schließfolgeregelung (PLUS):	Merkmal nicht zutreffend
Schließgeschwindigkeit einstellbar:	Ja
Schließkraft einstellbar:	Ja
Schließverzögerung:	Ja
Schließverzögerungswinkel max.:	120 °
Schließverzögerungswinkel min.:	70 °
Schutzart:	IP30
Sicherheit nach EN 1154:	1
Sicherheit nach EN 1155:	1
Sicherheit nach EN 1158:	Merkmal nicht zutreffend
Spannungsart:	AC
Spannungsart (Ausgang):	DC
Spannungstoleranz (+):	10 %
Spannungstoleranz (-):	10 %
Türblattmontage:	Band- und Bandgegenseite
Umgebungstemperatur max.:	40 °C
Umgebungstemperatur min.:	-20 °C
Versorgungskabel:	erforderlich
Zulassung als Feststellanlage nach DIBt:	Ja
elektromechanische Feststellung integriert:	ja
Öffnungsbegrenzung:	Ja
Öffnungsdämpfung:	Ja
Öffnungsdämpfungswinkel max.:	90 °
Öffnungsdämpfungswinkel min.:	60 °
