dormakaba TS 93 GSR-EMR2/V Set EN2-5 silberfarben (Feststellung GF/SF) BA
725099
/ Herstellernummer: 16-725099
Ihr Preis: 0,00 €*
Listen-Preis: 1.401,11 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
dormakaba TS 93 GSR-EMR2/V Set EN2-5 silberfarben (Feststellung GF/SF) BA

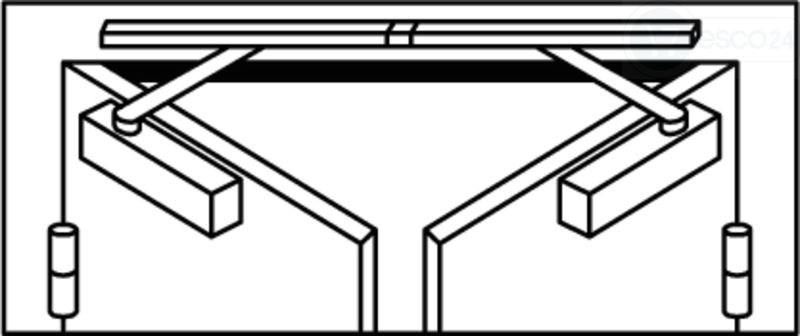

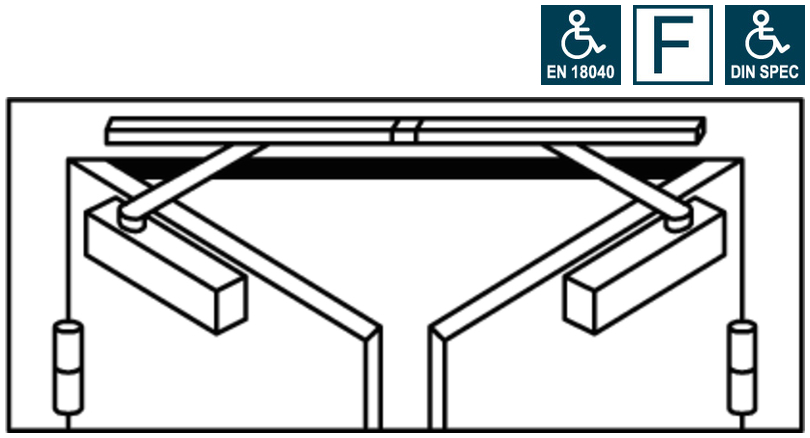

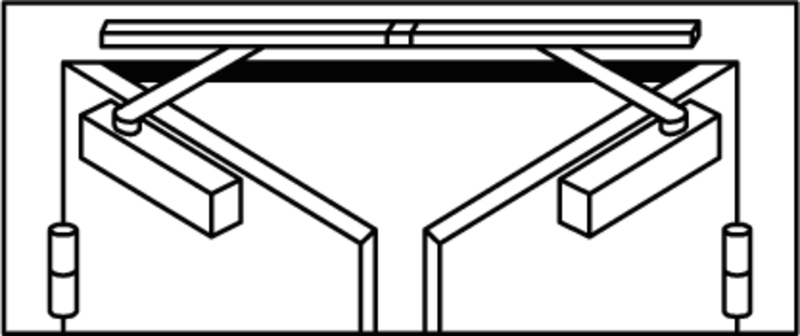

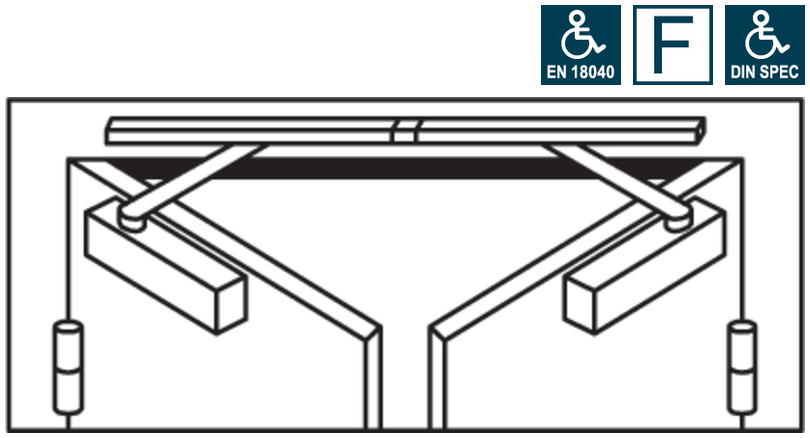

dormakaba TS 93 B GSR-EMR 2 Set
mit integrierter Schließfolgeregelung
mit elektromechanischer Feststellung (am Gang- und Standflügel)
mit integrierter Rauchmeldezentrale
bestehend aus:
• 2 Stück Schließerkörper TS 93 B (EN 2-5)
• 2 Stück Montageplatte Schließerkörper
• Gleitschiene GSR-EMR 2 V
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für GSR-EMR Gleitschiene
• Handauslösetaster
Hinweis:
• Bei anderen Bandabständen (BA) können diese Gleitschienen eingesetzt werden:
o BA > 2500 – 3200 mm Gleitschiene GSR EMR 2 VL (nur in Verbindung mit
Schließer TS93 B EN 5-7)
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
mit integrierter Schließfolgeregelung
mit elektromechanischer Feststellung (am Gang- und Standflügel)
mit integrierter Rauchmeldezentrale
bestehend aus:
• 2 Stück Schließerkörper TS 93 B (EN 2-5)
• 2 Stück Montageplatte Schließerkörper
• Gleitschiene GSR-EMR 2 V
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für GSR-EMR Gleitschiene
• Handauslösetaster
Hinweis:
• Bei anderen Bandabständen (BA) können diese Gleitschienen eingesetzt werden:
o BA > 2500 – 3200 mm Gleitschiene GSR EMR 2 VL (nur in Verbindung mit
Schließer TS93 B EN 5-7)
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
Eigenschaften
| Modell: | TS 93 |
|---|---|
| Anwendungsklasse nach EN 1154: | 4 |
| Anwendungsklasse nach EN 1155: | 3 |
| Anwendungsklasse nach EN 1158: | 3 |
| Anzahl Türflügel: | 2 |
| Ausgangsspannung: | 24 |
| Auslösemoment: | einstellbar |
| Bandabstand: | 1700 - 2500 |
| Bandabstand max.: | 2500 |
| Bandabstand min.: | 1700 |
| Barrierefrei nach DIN 18040-2: | bis Schließergröße 5 (1250 mm) |
| Barrierefrei nach DIN SPEC: | ja |
| Bauart: | Gleitschiene |
| Bestelleinheit: | GARN. |
| Brand- und Rauchschutzklasse: | 1 |
| Brand- und Rauchschutz nach EN 1155: | 1 |
| Brand- und Rauchschutz nach EN 1158: | 1 |
| DIN: | DIN links/rechts |
| Dauerfunktion nach EN 1154: | 8 |
| Dauerfunktion nach EN 1155: | 8 |
| Dauerfunktion nach EN 1158: | 8 |
| EN 1154: | 1996 + A1:2002, EN 2-5, ja |
| EN 1155: | 1997 + A1:2002, ja |
| EN 1158: | 1997 + A1:2002 |
| Einschaltdauer: | 100 |
| Endschlag einstellbar: | ✓ |
| Endschlagswinkel: | 7 |
| Feststellbereich MAX.: | 130 |
| Feststellbereich MIN.: | 80 |
| Feststelltyp: | beidseitig |
| Feststellung: | ✓ |
| Korrosionsbeständigkeit nach EN 1154: | 4 |
| Korrosionsbeständigkeit nach EN 1155: | 3 |
| Korrosionsbeständigkeit nach EN 1158: | 3 |
| Leistungsaufnahme: | 4 |
| Montage: | Türblattmontage auf der Bandseite |
| Nennspannung: | 230 |
| Oberfläche: | matt, silberfarben |
| Rauchmelder Integriert (PLUS): | ja |
| Schließergröße max.: | 5 |
| Schließergröße max. nach EN 1155: | 5 |
| Schließergröße max. nach EN 1158: | 7 |
| Schließergröße min.: | 2 |
| Schließergröße min. nach EN 1155: | 3 |
| Schließergröße min. nach EN 1158: | 3 |
| Schließergröße nach EN 1155: | EN 3-5 |
| Schließergröße nach EN 1158: | EN 3-7 |
| Schließfolgeregelung: | ja, ✓ |
| Schließfolgeregelung (PLUS): | ja |
| Schließgeschwindigkeit einstellbar: | ✓ |
| Schließkraft einstellbar: | ✓ |
| Schließverzögerung: | ✓ |
| Schließverzögerungswinkel max.: | 120 |
| Schließverzögerungswinkel min.: | 70 |
| Schutzart: | IP30 |
| Sicherheit nach EN 1154: | 1 |
| Sicherheit nach EN 1155: | 1 |
| Sicherheit nach EN 1158: | 1 |
| Spannungsart: | AC |
| Spannungsart (Ausgang): | DC |
| Spannungstoleranz (+): | 10 |
| Spannungstoleranz (-): | 10 |
| Standflügelbreite min.: | 370 |
| Stromaufnahme: | 75 |
| Türblattmontage: | Bandseite |
| Umgebungstemperatur max.: | 40 |
| Umgebungstemperatur min.: | -20 |
| Versorgungskabel: | erforderlich |
| Zulassung als Feststellanlage nach DIBt: | ✓ |
| elektromechanische Feststellung integriert: | ja |
| Öffnungsdämpfung: | ✓ |
| Öffnungsdämpfungswinkel min.: | 70 |
