dormakaba TS 98 XEA GSR/V BG Set EN1-6 RAL9016 BA
731501
/ Herstellernummer: 16-731501
Ihr Preis: 0,00 €*
Listen-Preis: 661,02 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
dormakaba TS 98 XEA GSR/V BG Set EN1-6 RAL9016 BA

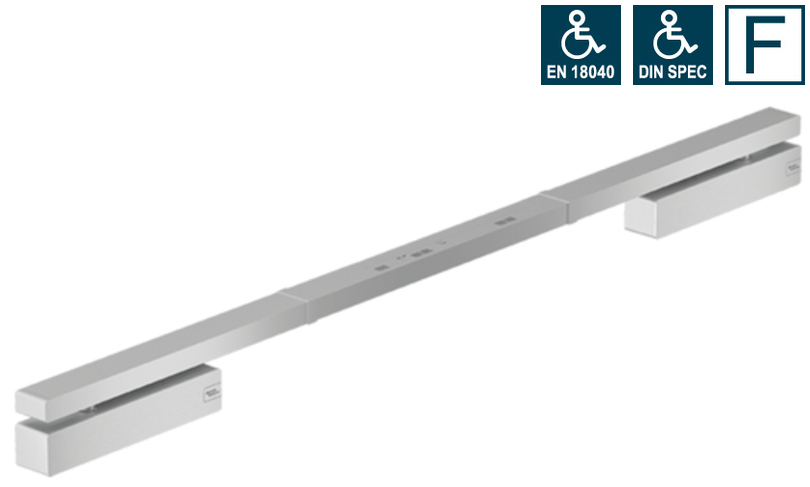

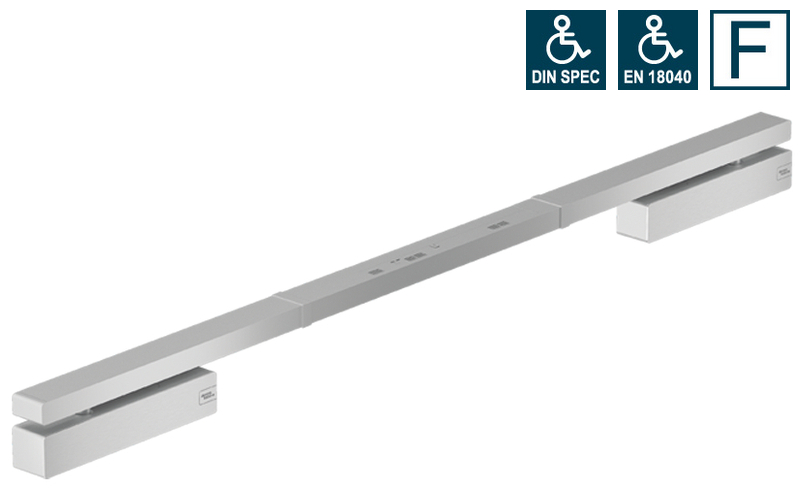

dormakaba TS 98 XEA GSR / BG Set
mit integrierter Schließfolgeregelung
bestehend aus:
• 2 Stück Schließerkörper TS 98 XEA
• 2 Stück Montageplatte Schließerkörper
• Gleitschiene G-GSR XEA BG V
Zubehör optional:
• Öffnungsbegrenzung esco Nr. 16-449768
• Rastfeststelleinheit RF esco Nr. 16-482650 für Standflügel
(nicht bei Rauch- und Brandschutztüren einsetzbar)
• Montageplatten- /Sturzfutterwinkel- Set für G-XEA GSR / BG Gleitschiene
(je nach Anwendung)
Hinweis:
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
o bei Montage Bandgegenseite X-Maß (= Türstärke + Banddrehpunkt)
• Die Montage eines Türstoppers wird empfohlen.
mit integrierter Schließfolgeregelung
bestehend aus:
• 2 Stück Schließerkörper TS 98 XEA
• 2 Stück Montageplatte Schließerkörper
• Gleitschiene G-GSR XEA BG V
Zubehör optional:
• Öffnungsbegrenzung esco Nr. 16-449768
• Rastfeststelleinheit RF esco Nr. 16-482650 für Standflügel
(nicht bei Rauch- und Brandschutztüren einsetzbar)
• Montageplatten- /Sturzfutterwinkel- Set für G-XEA GSR / BG Gleitschiene
(je nach Anwendung)
Hinweis:
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
o bei Montage Bandgegenseite X-Maß (= Türstärke + Banddrehpunkt)
• Die Montage eines Türstoppers wird empfohlen.
Eigenschaften
| Modell: | TS 98 |
|---|---|
| Anwendungsklasse nach EN 1154: | 4 |
| Anwendungsklasse nach EN 1158: | 3 |
| Anzahl Türflügel: | 2 |
| Bandabstand: | 1500 - 2500 |
| Bandabstand max.: | 2500 |
| Bandabstand min.: | 1500 |
| Barrierefrei nach DIN 18040-2: | bis Schließergröße 5 (1250 mm) |
| Barrierefrei nach DIN SPEC: | ja |
| Bauart: | Gleitschiene |
| Bestelleinheit: | GARN. |
| Brand- und Rauchschutzklasse: | 1 |
| Brand- und Rauchschutz nach EN 1158: | 1 |
| Dauerfunktion nach EN 1154: | 8 |
| Dauerfunktion nach EN 1158: | 8 |
| EN 1154: | 1996 + A1:2002, EN 1-6, ja |
| EN 1158: | 1997 + A1:2002 |
| Endschlag einstellbar: | ✓ |
| Endschlagswinkel: | 7 |
| Feststelltyp: | ohne Feststellung |
| Korrosionsbeständigkeit nach EN 1154: | 4 |
| Korrosionsbeständigkeit nach EN 1158: | 4 |

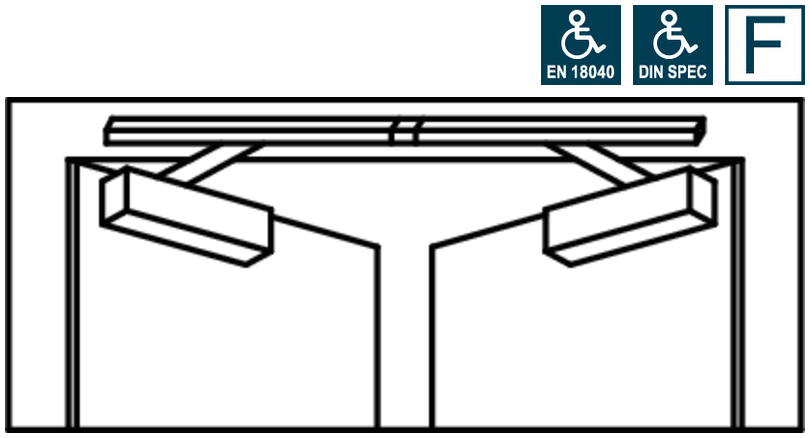

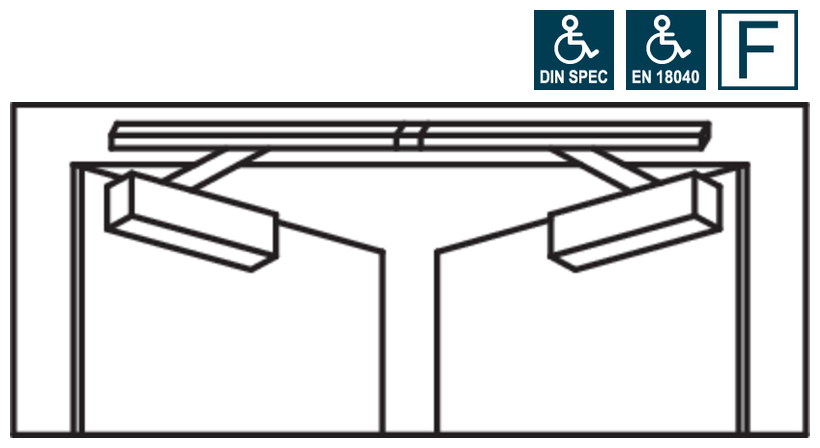

| Montage: | Türblattmontage auf der Bandgegenseite |
| Oberfläche: | RAL 9016, glänzend |
| Richtung: | DIN links/rechts |
| Schließergröße max.: | 6 |
| Schließergröße max. nach EN 1158: | 7 |
| Schließergröße min.: | 1 |
| Schließergröße min. nach EN 1158: | 3 |
| Schließergröße nach EN 1158: | EN 3-7 |
| Schließfolgeregelung: | ja, ✓ |
| Schließfolgeregelung (PLUS): | ja |
| Schließgeschwindigkeit einstellbar: | ✓ |
| Schließkraft einstellbar: | ✓ |
| Schließverzögerung: | ✓ |
| Schließverzögerungswinkel max.: | 120 |
| Schließverzögerungswinkel min.: | 70 |
| Sicherheit nach EN 1154: | 1 |
| Sicherheit nach EN 1158: | 1 |
| Standflügelbreite min.: | 600 |
| Türblattmontage: | Bandgegenseite |
| Öffnungsbegrenzung: | ✓ |
| Öffnungsdämpfung: | ✓ |
| Öffnungsdämpfungswinkel max.: | 90 |
| Öffnungsdämpfungswinkel min.: | 60 |
