dormakaba TS 93 B EMR Set 140° EN2-5 Edelstahl-Design (FAB 950-1250mm)
801049
/ Herstellernummer: 16-801049
Ihr Preis: 0,00 €*
Listen-Preis: 1.278,84 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.

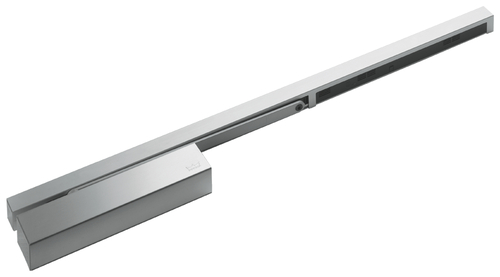

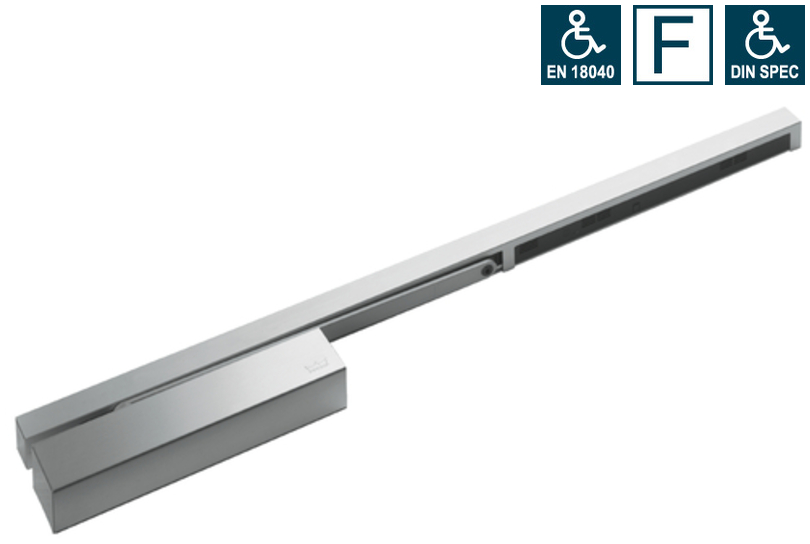

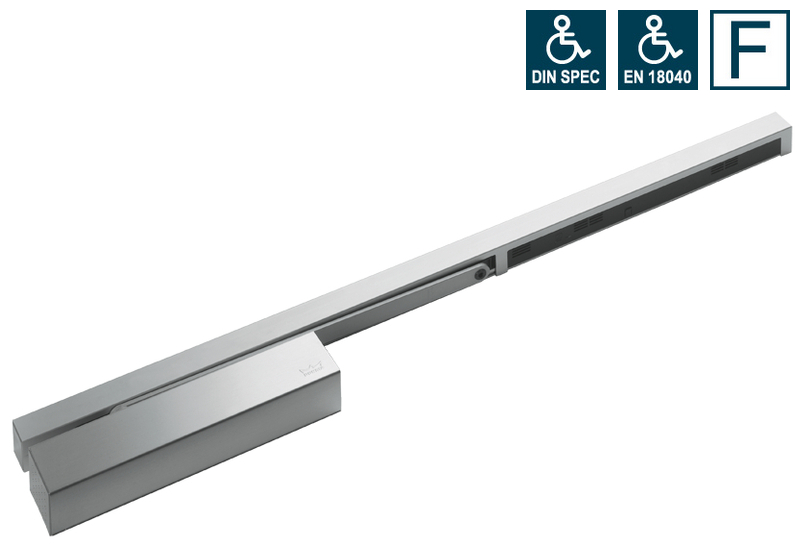

dormakaba TS 93 B EMR Set 140° EN2-5 Edelstahl-Design (FAB 950-1250mm)
dormakaba TS 93 B EMR Set (140°) (EN 2-5)
mit integrierter Rauchmeldezentrale
mit elektromechanischer Feststellung
bestehend aus:
• Schließerkörper TS 93 B (EN 2-5)
• Montageplatte Schließerkörper
• Gleitschiene G-EMR (140°)
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für G- EMR (140°) Gleitschiene
(je nach Anwendung)
• Handauslösetaster
Hinweis:
• Mindestflügelbreite (FAB) min. 950 mm beachten
• Brandschutzeignung nur in Verbindung mit einer zugelassenen Feststellanlage
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschließer (EN 5-7) in Verbindung mit externen
Haftmagneten einzusetzen.
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation:
dormakaba Deutschland GmbH
Dorma Platz 1
58256 Ennepetal
E-Mail: tuerschliesstechnik.de@dormakaba.com
mit integrierter Rauchmeldezentrale
mit elektromechanischer Feststellung
bestehend aus:
• Schließerkörper TS 93 B (EN 2-5)
• Montageplatte Schließerkörper
• Gleitschiene G-EMR (140°)
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für G- EMR (140°) Gleitschiene
(je nach Anwendung)
• Handauslösetaster
Hinweis:
• Mindestflügelbreite (FAB) min. 950 mm beachten
• Brandschutzeignung nur in Verbindung mit einer zugelassenen Feststellanlage
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschließer (EN 5-7) in Verbindung mit externen
Haftmagneten einzusetzen.
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation:
dormakaba Deutschland GmbH
Dorma Platz 1
58256 Ennepetal
E-Mail: tuerschliesstechnik.de@dormakaba.com
Eigenschaften
| Feststellbereich max.: | 140 ° |
|---|---|
| Feststellbereich min.: | 80 ° |
| Modell: | TS 93 |
| Preisgruppe: | 170N |
| Anwendungsklasse nach EN 1154: | 4 |
| Anwendungsklasse nach EN 1155: | 3 |
| Anwendungsklasse nach EN 1158: | Merkmal nicht zutreffend |
| Anzahl Türflügel: | 1 |
| Ausgangsspannung: | 24 V |
| Auslösemoment: | einstellbar |
| Bandabstand: | Merkmal nicht zutreffend mm |
| Barrierefrei nach DIN 18040-2: | bis Schließergröße 5 (1250 mm) |
| Barrierefrei nach DIN SPEC: | ja |
| Bauart: | Gleitschiene |
| Bestelleinheit: | STÜCK |
| Brand- und Rauchschutzklasse: | 1 |
| Brand- und Rauchschutz nach EN 1155: | 1 |
| Brand- und Rauchschutz nach EN 1158: | Merkmal nicht zutreffend |
| Busfähig: | Merkmal nicht zutreffend |
| DIN: | DIN links/rechts |
| Dauerfunktion nach EN 1154: | 8 |
| Dauerfunktion nach EN 1155: | 8 |
| Dauerfunktion nach EN 1158: | Merkmal nicht zutreffend |
| EN 1154: | 1996 + A1:2002 , EN 2-5 , ja |
| EN 1155: | 1997 + A1:2002 , ja |
| EN 1158: | Merkmal nicht zutreffend |
| Einschaltdauer: | 100% |
| Endschlag einstellbar: | Ja |
| Endschlagswinkel: | 7 ° |
| Feststelltyp: | Merkmal nicht zutreffend |
| Feststellung: | Ja |
| Flügelbreite empfohlen bis: | 1250 mm |
| Kopfmontage: | Merkmal nicht zutreffend |
| Korrosionsbeständigkeit nach EN 1154: | 4 |
| Korrosionsbeständigkeit nach EN 1155: | 3 |
| Korrosionsbeständigkeit nach EN 1158: | Merkmal nicht zutreffend |
| Leistungsaufnahme: | 1.4 W |

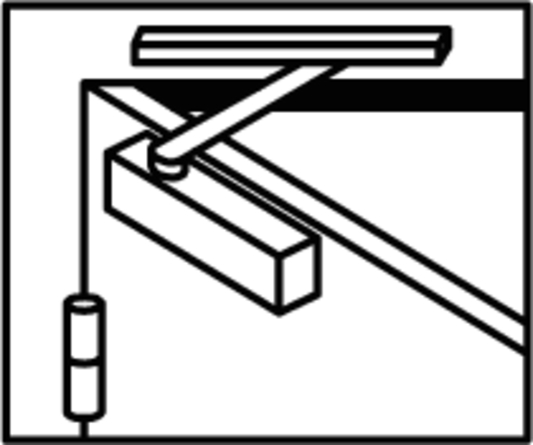

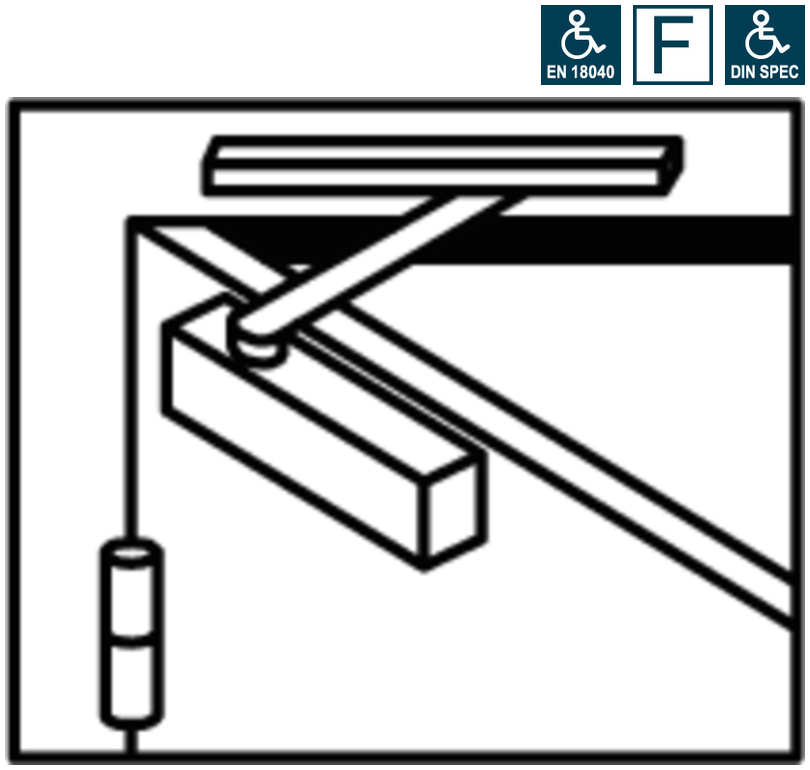

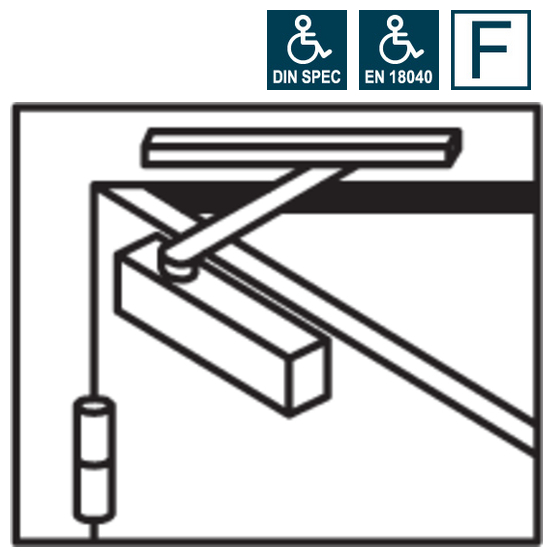

| Montage: | Türblattmontage auf der Bandseite |
| Nennspannung: | 230 V |
| Oberfläche: | unbehandelt |
| Rauchmelder Integriert (PLUS): | ja |
| Schließergröße max.: | 5 |
| Schließergröße max. nach EN 1155: | 5 |
| Schließergröße max. nach EN 1158: | Merkmal nicht zutreffend |
| Schließergröße min.: | 2 |
| Schließergröße min. nach EN 1155: | 3 |
| Schließergröße min. nach EN 1158: | Merkmal nicht zutreffend |
| Schließergröße nach EN 1155: | EN 3-5 |
| Schließergröße nach EN 1158: | Merkmal nicht zutreffend |
| Schließfolgeregelung: | Merkmal nicht zutreffend |
| Schließfolgeregelung (PLUS): | Merkmal nicht zutreffend |
| Schließgeschwindigkeit einstellbar: | Ja |
| Schließkraft einstellbar: | Ja |
| Schließverzögerung: | Ja |
| Schließverzögerungswinkel max.: | 120 ° |
| Schließverzögerungswinkel min.: | 70 ° |
| Schutzart: | IP30 |
| Sicherheit nach EN 1154: | 1 |
| Sicherheit nach EN 1155: | 1 |
| Sicherheit nach EN 1158: | Merkmal nicht zutreffend |
| Spannungsart: | AC |
| Spannungsart (Ausgang): | DC |
| Spannungstoleranz (+): | 10 % |
| Spannungstoleranz (-): | 10 % |
| Stromaufnahme: | 75 mA |
| Türblattmontage: | Bandseite |
| Umgebungstemperatur max.: | 40 °C |
| Umgebungstemperatur min.: | -20 °C |
| Versorgungskabel: | erforderlich |
| Zulassung als Feststellanlage nach DIBt: | Ja |
| elektromechanische Feststellung integriert: | ja |
| Öffnungsdämpfung: | Ja |
| Öffnungsdämpfungswinkel min.: | 70 ° |
