dormakaba TS 93 G EMR Set 140° EN2-5 silberfarben (FAB 950-1250mm)
801050
/ Herstellernummer: 16-801050
Ihr Preis: #ESCOCUSTOMERPRICE#801050#*
Listen-Preis: 962,21 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.

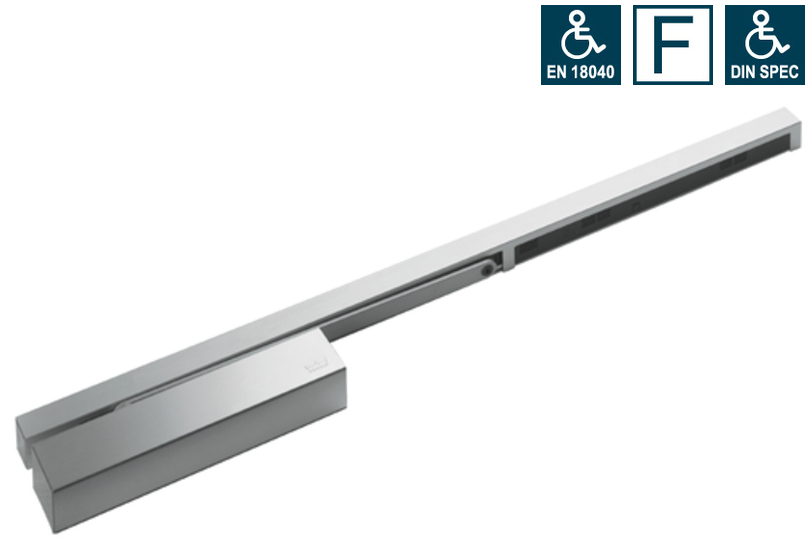

dormakaba TS 93 G EMR Set 140° EN2-5 silberfarben (FAB 950-1250mm)
dormakaba TS 93 G EMR Set (140°) (EN 2-5)
mit integrierter Rauchmeldezentrale
mit elektromechanischer Feststellung
bestehend aus:
• Schließerkörper TS 93 G (EN 2-5)
• Montageplatte Schließerkörper
• Gleitschiene G-EMR (140°)
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für G- EMR (140°) Gleitschiene
(je nach Anwendung)
• Handauslösetaster
Hinweis:
• Mindestflügelbreite (FAB) min. 950 mm beachten
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschließer (EN 5-7) in Verbindung mit externen
Haftmagneten einzusetzen
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
o bei Montage Bandgegenseite X-Maß (= Türstärke + Banddrehpunkt)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation: Dormakaba, Dorma Platz 1,DE58256, Ennepetal, Email: tuerschliesstechnik.de@dormakaba.com
mit integrierter Rauchmeldezentrale
mit elektromechanischer Feststellung
bestehend aus:
• Schließerkörper TS 93 G (EN 2-5)
• Montageplatte Schließerkörper
• Gleitschiene G-EMR (140°)
• Rauchmeldezentrale (in Gleitschiene integriert)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für G- EMR (140°) Gleitschiene
(je nach Anwendung)
• Handauslösetaster
Hinweis:
• Mindestflügelbreite (FAB) min. 950 mm beachten
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschließer (EN 5-7) in Verbindung mit externen
Haftmagneten einzusetzen
• Zusätzliche Deckenrauchmelder bei Abstand Türöffnung - Decke > 1 m erforderlich
• **Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
o bei Montage Bandgegenseite X-Maß (= Türstärke + Banddrehpunkt)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation: Dormakaba, Dorma Platz 1,DE58256, Ennepetal, Email: tuerschliesstechnik.de@dormakaba.com
Eigenschaften
| Modell: | TS 93 |
|---|---|
| Anwendungsklasse nach EN 1154: | 4 |
| Anwendungsklasse nach EN 1155: | 3 |
| Anzahl Türflügel: | 1 |
| Ausgangsspannung: | 24 |
| Auslösemoment: | einstellbar |
| Barrierefrei nach DIN 18040-2: | bis Schließergröße 5 (1250 mm) |
| Barrierefrei nach DIN SPEC: | ja |
| Bauart: | Gleitschiene |
| Bestelleinheit: | STÜCK |
| Brand- und Rauchschutzklasse: | 1 |
| Brand- und Rauchschutz nach EN 1155: | 1 |
| DIN: | DIN links/rechts |
| Dauerfunktion nach EN 1154: | 8 |
| Dauerfunktion nach EN 1155: | 8 |
| EN 1154: | 1996 + A1:2002, EN 2-5, ja |
| EN 1155: | 1997 + A1:2002, ja |
| Einschaltdauer: | 100 |
| Endschlag einstellbar: | ✓ |
| Endschlagswinkel: | 7 |
| Feststellbereich MAX.: | 140 |
| Feststellbereich MIN.: | 80 |
| Feststellung: | ✓ |
| Flügelbreite empfohlen bis: | 1250 |
| Korrosionsbeständigkeit nach EN 1154: | 4 |
| Korrosionsbeständigkeit nach EN 1155: | 3 |
| Leistungsaufnahme: | 01. Apr |

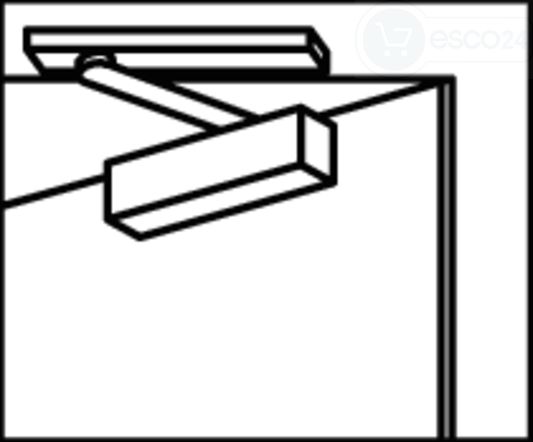

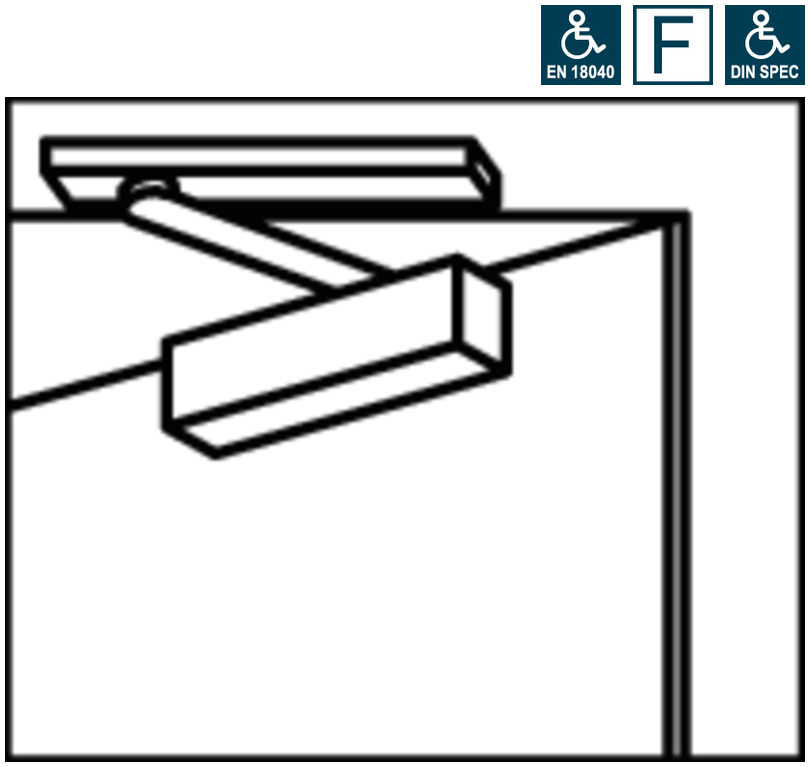

| Montage: | Türblattmontage auf der Bandgegenseite |
| Nennspannung: | 230 |
| Oberfläche: | matt, silberfarben |
| Rauchmelder Integriert (PLUS): | ja |
| Schließergröße max.: | 5 |
| Schließergröße max. nach EN 1155: | 5 |
| Schließergröße min.: | 2 |
| Schließergröße min. nach EN 1155: | 3 |
| Schließergröße nach EN 1155: | EN 3-5 |
| Schließgeschwindigkeit einstellbar: | ✓ |
| Schließkraft einstellbar: | ✓ |
| Schließverzögerung: | ✓ |
| Schließverzögerungswinkel max.: | 120 |
| Schließverzögerungswinkel min.: | 70 |
| Schutzart: | IP30 |
| Sicherheit nach EN 1154: | 1 |
| Sicherheit nach EN 1155: | 1 |
| Spannungsart: | AC |
| Spannungsart (Ausgang): | DC |
| Spannungstoleranz (+): | 10 |
| Spannungstoleranz (-): | 10 |
| Stromaufnahme: | 75 |
| Türblattmontage: | Bandgegenseite |
| Umgebungstemperatur max.: | 40 |
| Umgebungstemperatur min.: | -20 |
| Versorgungskabel: | erforderlich |
| Zulassung als Feststellanlage nach DIBt: | ✓ |
| elektromechanische Feststellung integriert: | ja |
| Öffnungsdämpfung: | ✓ |
| Öffnungsdämpfungswinkel min.: | 70 |
