FT-MFV-Set systeQ-M-SL-ESC-1 Fkt.B 1flg

803490/1011.S2L / Herstellernummer: 22-803490

Ihr Preis: 0,00 €*

Listen-Preis: 719,44 €*

Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
Fluegelansicht
Fluegelart
PZ_RZ
Profilbeschreibung
DIN
Maximale Bestellmenge: 1200

Alternativ-Artikel unserer Eigenmarke:

Flugmodus, Symbol, Türschloss, Türgriff, Notausgang
BKS_system
Art.-Nr. 809041
FT-MFV-Set BKS-M-19-SL-ESC-1 1flg. Fkt.B

FT-MFV-Set systeQ-M-SL-ESC-1 Fkt.B 1flg

systeQ-M-SL-ESC-1
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd
Nebenverriegelungen mit Fallenriegel

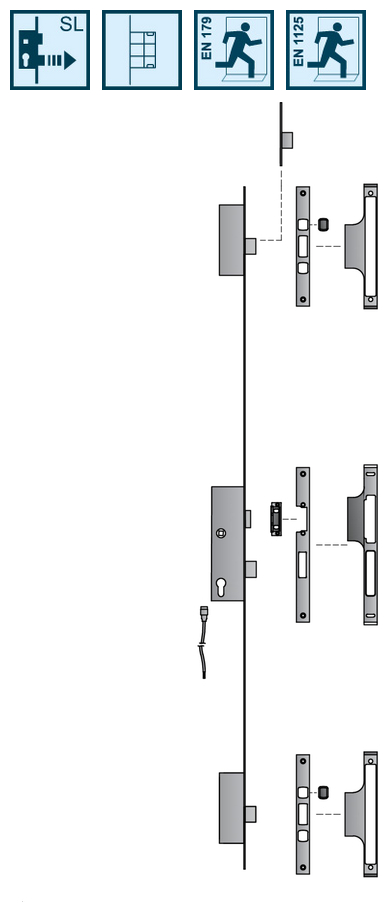

bestehend aus:
• Mehrfachverriegelung systeQ M-SL-ESC-1
  (mechanisch selbstverriegelnd)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
  (nur bei Variante ÜW)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
  (je nach Profilserie)
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
  (je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen

Zubehör erforderlich:
• Kabelübergang bei Verwendung der Variante ÜW

Zubehör optional:
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)

Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
  Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
  (für Falle, Riegel, Zylinder, Drückerbetätigung)

• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben

Herstellerinformation:
esco Metallbausysteme GmbH
Dieselstr. 2
71254 Ditzingen
E-Mail: info@esco.de
Code: 1011.S2L
Modell: M
Preisgruppe: 266B
Anzahl Fluchttürflügel: 1
Anzahl Türflügel: 1
Ausgabe nach EN 179: 2008-04
Ausgabe nach EN 1125: 2008-04
Ausgabe nach EN 12209: 2006-06
Ausgabe nach EN 14846: 2008-11
Ausgabe nach EN 15685: 2007-07
Bestelleinheit: GARN.
DIN: DIN links/rechts
Dauerauf-Funktion: nein
Drückerhöhe: 1050 mm
Drückernuss Ausführung: geteilte Nuss
Drückernuss Vierkant: 9 mm
Eignung für Schließanlagen: nein
Eignung nach DIN 4102: Ja
Eignung nach DIN EN 1634: Ja
Eignung nach EN 179: Ja
Eignung nach EN 1125: Ja
Eignung nach EN 12209: Ja
Eignung nach EN 14846: Ja
Eignung nach EN 15685: Ja
Einsatzbereich: Fluchttüren nach EN 1125
Entriegelung: mechanisch
Entriegelung - mechanisch: Ja
Falle Werkstoff: Stahl
Fallen Ausführung: Standardfalle
Fallen Position: Falle bündig
Fallenausschluss: 10 mm
Fallenfeststellung: ohne Fallenfeststellung
Fallenüberwachung: nein
Fluchttürtyp: Vollpanik
Funktion: B , mechanisch selbstverriegelend
Kombination: 1
Nussüberwachung (Gegenkasten): Merkmal nicht zutreffend
Nussüberwachung (Schloss): nein
Nußdrehwinkel Gangflügel: 30 °
Nußdrehwinkel Standflügel: Merkmal nicht zutreffend °
Riegel Ausführung: Standardriegel
Riegel Position: Riegel bündig
Riegel Werkstoff: Stahl
Riegelausschluss: 1-tourig
Riegelausschluss (Maß): 20 mm
Riegel Überwachung (Gegenkasten) Standard: Merkmal nicht zutreffend
Riegel Überwachung (Gegenkasten) VDS: Merkmal nicht zutreffend
Riegel Überwachung (Schloss) Standard: nein
Riegel Überwachung (Schloss) VDS: nein
RÜ mit RSK Hauptschloss optional: ja
RÜ mit RSK Nebenschloss: möglich
Schloss Betätigung: Schlüsselbetätigung
Schlossfunktion: Panik Umschaltfunktion B
Schlosskasten Breite: 15.7 mm
Schlosskasten Höhe: 210 mm
Schloßkästen Anzahl: 3 St
Sonderfunktion: Merkmal nicht zutreffend
Spannungsart: Merkmal nicht zutreffend
Stulp Oberfläche: matt gebürstet
Stulp Werkstoff: Edelstahl
Tagesfallenfunktion: nein
Türart: Drehtür
Türflügel: 1 flg.
Türhöhe: Standard
Türöffner Einbauart: vertikal
Verriegelung: mechanisch selbstverriegelend
Verriegelung - magnetisch Selbstverriegelnd: Ja
Verriegelung - mechanisch Selbstverriegelnd: Ja
Verriegelungspunkte Anzahl: 3 St
Versorgungskabel (Gangflügel): Merkmal nicht zutreffend
Versorgungskabel (Standflügel): Merkmal nicht zutreffend
Verwendung: innen und aussen
Verwendung mit extern Geräten: Einbruchmeldeanlage
Zusatzfallen: ohne Falle
Zusatzsicherung: Merkmal nicht zutreffend
Zusatzverriegelung: Fallenriegel
Zusatzverriegelung Breite: 15.3 mm
Zusatzverriegelung Höhe: 130 mm
Zusatzverriegelung Riegelausschluss (Maß): 20 mm
Zusatzverriegelung Tiefe: 47 mm
auswärts öffnend: Ja
lieferantenspezifische Farbe: Edelstahl
Öffnung: auswärts
