FT-MFV-Set systeQ-M-SLM-ESC-1 Fkt.E 1flg
803491/0302.S1RZL
/ Herstellernummer: 22-803491
Ihr Preis: 0,00 €*
Listen-Preis: 901,94 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
FT-MFV-Set systeQ-M-SLM-ESC-1 Fkt.E 1flg
systeQ-M-SLM-ESC-1
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel

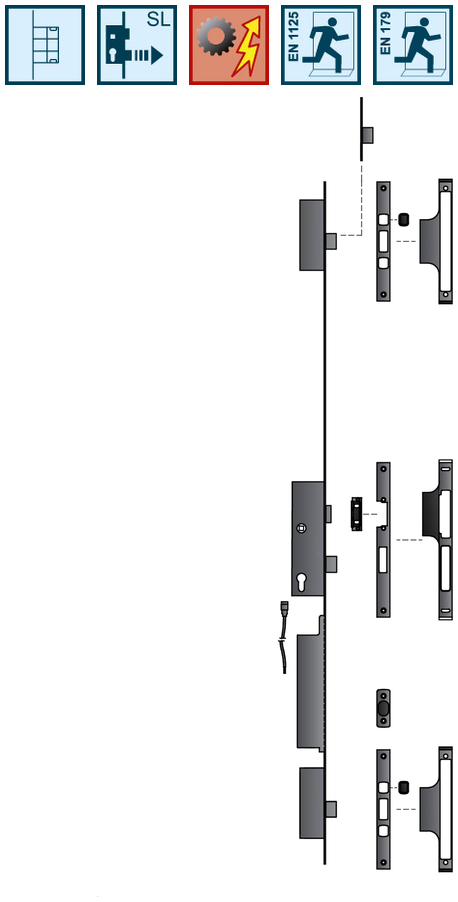

bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-1
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnet Motor
Zubehör erforderlich:
• Kabelübergang bei Verwendung der Variante ÜW
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: <br>Esco<br />Dieselstr. 2<br /> 71254 Ditzingen<br />E-Mail: info@esco-online.de
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel
bestehend aus:
• Mehrfachverriegelung mit Motor systeQ M-SLM-ESC-1
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• **Anschlusskabel mit Stecker Überwachungskontakte am Schloss (d=5mm, l=10m)
(nur bei Variante ÜW)
• Fallenhalter 118 Profix 2
• ISO-Platte / Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• ISO-Platte / Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnet Motor
Zubehör erforderlich:
• Kabelübergang bei Verwendung der Variante ÜW
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Netzteil Motor Schloss
• Steuerung Motor Schloss
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)
Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• GFF = gesicherte Fallenfeststellung
• **ÜW = Überwachungsfunktion im Schloss
(für Falle, Riegel, Zylinder, Drückerbetätigung)
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben
Herstellerinformation: <br>Esco<br />Dieselstr. 2<br /> 71254 Ditzingen<br />E-Mail: info@esco-online.de
Eigenschaften
| Code: | 0302.S1RZL |
|---|---|
| Modell: | M |
| Preisgruppe: | 266B |
| Anzahl Fluchttürflügel: | 1 |
| Anzahl Türflügel: | 1 |
| Ausgabe nach EN 179: | 2008-04 |
| Ausgabe nach EN 1125: | 2008-04 |
| Ausgabe nach EN 12209: | 2006-06 |
| Ausgabe nach EN 14846: | 2008-11 |
| Ausgabe nach EN 15685: | 2007-07 |
| Ausgangsspannung: | 12V |
| Bestelleinheit: | GARN. |
| DIN: | DIN links/rechts |
| Dauerauf-Funktion: | ja, in Verbindung mit Steuerung |
| Drückerhöhe: | 1050mm |
| Drückernuss Ausführung: | Standard |
| Drückernuss Vierkant: | 9mm |
| Eignung für Schließanlagen: | nein |
| Eignung nach DIN 4102: | true |
| Eignung nach DIN EN 1634: | true |
| Eignung nach EN 179: | true |
| Eignung nach EN 1125: | true |
| Eignung nach EN 12209: | true |
| Eignung nach EN 14846: | true |
| Eignung nach EN 15685: | true |
| Eingangsspannung - Gangflügel: | 12V |
| Einsatzbereich: | Fluchttüren nach EN 1125 |
| Entriegelung: | motorisch |
| Entriegelung - mechanisch: | true |
| Entriegelung - motorisch Entriegelnd: | true |
| Falle Werkstoff: | Stahl |
| Fallen Ausführung: | Standardfalle |
| Fallen Position: | Falle bündig |
| Fallenausschluss: | 10mm |
| Fallenfeststellung: | ohne Fallenfeststellung |
| Fallenüberwachung: | nein |
| Fluchttürtyp: | Vollpanik |
| Funktion: | E, mechanisch selbstverriegelend |
| Kombination: | 1 A-M |
| Nussüberwachung (Gegenkasten): | Merkmal nicht zutreffend |
| Nussüberwachung (Schloss): | ja, in Verbindung mit Steuerung |
| Nußdrehwinkel Gangflügel: | 30° |
| Nußdrehwinkel Standflügel: | Merkmal nicht zutreffend° |
| Riegel Ausführung: | Standardriegel |
| Riegel Position: | Riegel bündig |
| Riegel Werkstoff: | Stahl |
| Riegelausschluss: | 1-tourig |
| Riegelausschluss (Maß): | 20mm |
| Riegel Überwachung (Gegenkasten) Standard: | Merkmal nicht zutreffend |
| Riegel Überwachung (Gegenkasten) VDS: | Merkmal nicht zutreffend |
| Riegel Überwachung (Schloss) Standard: | ja, in Verbindung mit Steuerung |
| Riegel Überwachung (Schloss) VDS: | nein |
| RÜ mit RSK Hauptschloss optional: | ja |
| RÜ mit RSK Nebenschloss: | möglich |
| Schloss Betätigung: | Schlüsselbetätigung |
| Schlossfunktion: | Panik Wechselfunktion E |
| Schlosskasten Breite: | 15.7mm |
| Schlosskasten Höhe: | 210mm |
| Schloßkästen Anzahl: | 3St |
| Sonderfunktion: | Merkmal nicht zutreffend |
| Spannungsart: | DC |
| Stromaufnahme - Gangflügel: | 2000mA |
| Stulp Oberfläche: | matt gebürstet |
| Stulp Werkstoff: | Edelstahl |
| Tagesfallenfunktion: | ja, in Verbindung mit Steuerung |
| Türart: | Drehtür |
| Türflügel: | 1 flg. |
| Türhöhe: | Standard |
| Türöffner Einbauart: | vertikal |
| Verriegelung: | mechanisch selbstverriegelend |
| Verriegelung - magnetisch Selbstverriegelnd: | true |
| Verriegelung - mechanisch Selbstverriegelnd: | true |
| Verriegelungspunkte Anzahl: | 3St |
| Versorgungskabel (Gangflügel): | erforderlich |
| Versorgungskabel (Standflügel): | Merkmal nicht zutreffend |
| Verwendung: | innen und aussen |
| Verwendung mit extern Geräten: | Drehtürantrieb |
| Zusatzfallen: | ohne Falle |
| Zusatzsicherung: | Merkmal nicht zutreffend |
| Zusatzverriegelung: | Fallenriegel |
| Zusatzverriegelung Breite: | 15.3mm |
| Zusatzverriegelung Höhe: | 130mm |
| Zusatzverriegelung Riegelausschluss (Maß): | 20mm |
| Zusatzverriegelung Tiefe: | 47mm |
| auswärts öffnend: | true |
| lieferantenspezifische Farbe: | Edelstahl |
| Öffnung: | auswärts |
