MFV-Set systeQ-M-SLM-1 Komfort Fkt.E 1flg. einw.
812020/0104.S1R
/ Herstellernummer: 21-812020
Dieses Produkt ist nicht mehr verfügbar.
MFV-Set systeQ-M-SLM-1 Komfort Fkt.E 1flg. einw.
systeQ-M-SLM-Komfort
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel

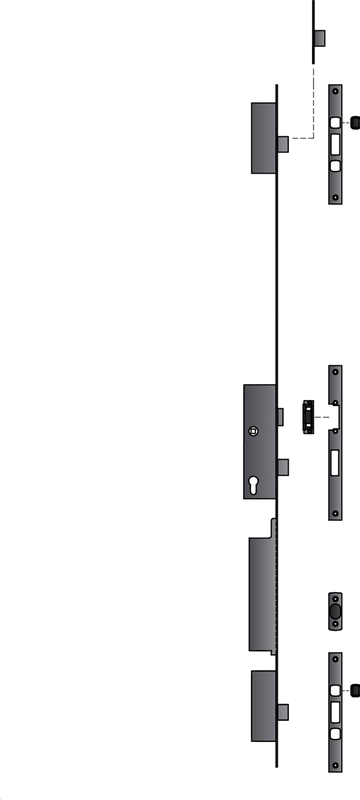

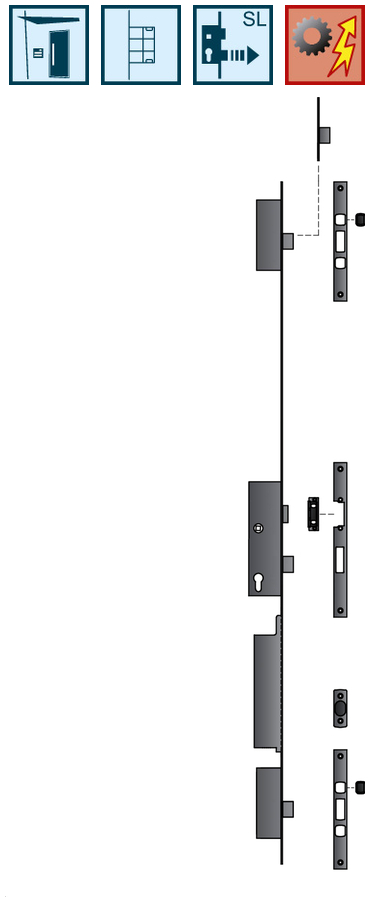

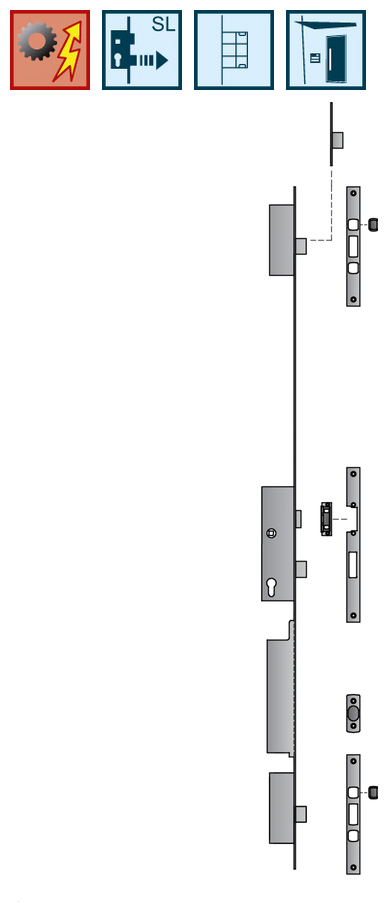

bestehend aus:
• Mehrfachverriegelung mit Motor systeQ-M-SLM-Komfort
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• Fallenhalter 118 Profix 2
• Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnetkontakt Motor
Zubehör erforderlich:
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Anschlussset
• alternativ Netzteil Motor Schloss
• alternativ Steuerung Motor Schloss
• Stulpverlängerung esco Nr. 21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Riegelschaltkontakt Nebenverriegelung esco Nr. 25-102887
Hinweis:
• Komfortfunktion = Türbegehung von innen auch bei verschlossener Tür
möglich.
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH > 2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben.
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, , , E-Mail: info@esco-online.de
Mehrfachverriegelung mit Fluchttürfunktion
mechanisch selbstverriegelnd, motorisch entriegelnd
Nebenverriegelungen mit Fallenriegel
bestehend aus:
• Mehrfachverriegelung mit Motor systeQ-M-SLM-Komfort
(mechanisch selbstverriegelnd, motorisch entriegelnd)
• Schließblech Hauptschloss (verstellbar, für Fallenhalter)
• Fallenhalter 118 Profix 2
• Fallengleitstück Schließblech Hauptschloss
(je nach Profilserie)
• Schließblech Nebenverriegelungen
• Fallengleitstück Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
• Magnetkontakt Motor
Zubehör erforderlich:
• Anschlusskabel Motor Schloss je nach Anwendung
• Kabelübergang oder Stößelkontakt für Motor
Zubehör optional:
• Anschlussset
• alternativ Netzteil Motor Schloss
• alternativ Steuerung Motor Schloss
• Stulpverlängerung esco Nr. 21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Riegelschaltkontakt Nebenverriegelung esco Nr. 25-102887
Hinweis:
• Komfortfunktion = Türbegehung von innen auch bei verschlossener Tür
möglich.
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH > 2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.
• Bei Bestellung Variantencode oder Profilsystem, -serie und DIN-Richtung angeben.
Herstellerinformation: esco Metallbausysteme GmbH Metallbausysteme GmbH, , , E-Mail: info@esco-online.de
Eigenschaften
| Modell: | M |
|---|---|
| Anzahl Türflügel: | 1 |
| Anzahl der Kabel Adern (Gangflügel): | 6 |
| Ausgabe nach EN 12209: | 2006-06 |
| Ausgabe nach EN 14846: | 2008-11 |
| Bestelleinheit: | GARN. |
| DIN: | DIN links/rechts |
| Dauerauf-Funktion: | ja, in Verbindung mit Steuerung |
| Drückerhöhe: | 1050 |
| Drückernuss Ausführung: | Standard |
| Drückernuss Vierkant: | 9 |
| Eignung nach DIN 4102: | ✓ |
| Eignung nach DIN EN 1634: | ✓ |
| Eignung nach EN 12209: | ✓ |
| Eignung nach EN 14846: | ✓ |
| Eignung nach EN 15685: | ✓ |
| Eingangsspannung - Gangflügel: | 12 |
| Einsatzbereich: | Innen und Aussen |
| Entriegelung: | motorisch |
| Entriegelung - motorisch Entriegelnd: | ✓ |
| Falle Werkstoff: | Stahl |
| Fallen Ausführung: | Standardfalle |
| Fallen Position: | Falle bündig |
| Fallenausschluss: | 10 |
| Fallenfeststellung: | ohne Fallenfeststellung |
| Fallenüberwachung: | ja, in Verbindung mit Steuerung |
| Funktion: | E, motorisch selbstverriegelend |

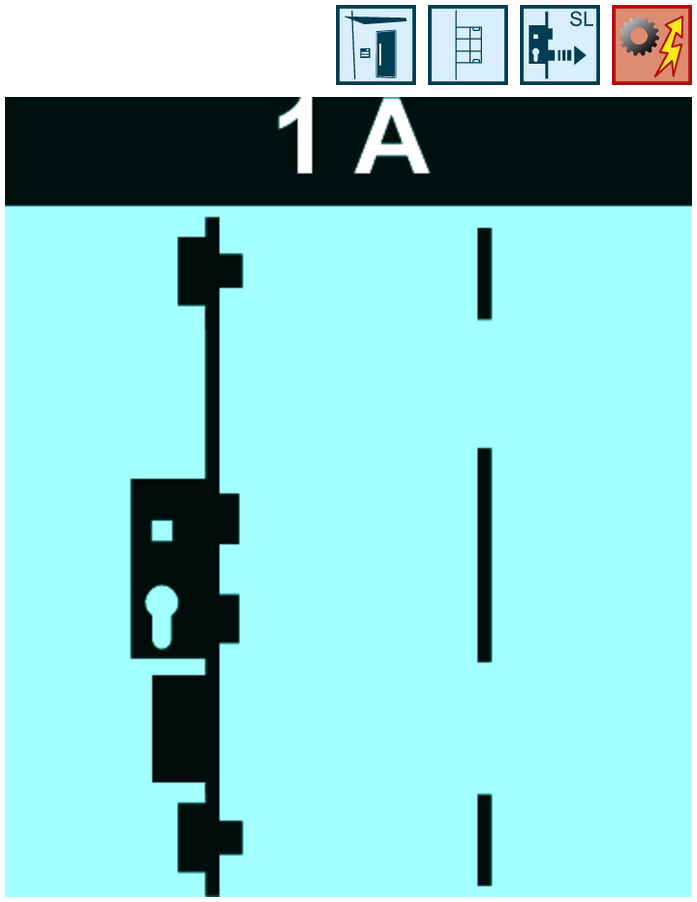

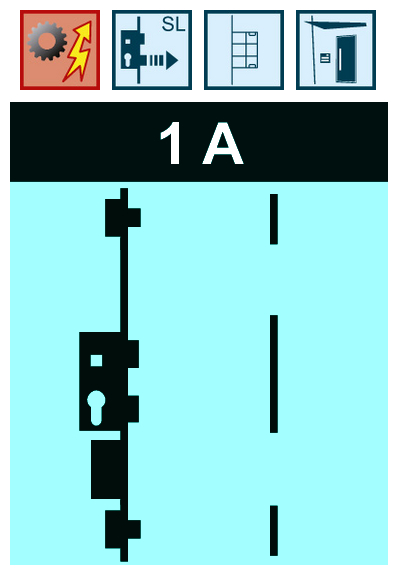

| Kombination: | 1 A-M |
| Nussüberwachung (Schloss): | ja, in Verbindung mit Steuerung |
| Oberfläche: | Edelstahl |
| Riegel Ausführung: | Standardriegel |
| Riegel Position: | Riegel bündig |
| Riegel Werkstoff: | Stahl |
| Riegelausschluss: | 1-tourig |
| Riegelausschluss (Maß): | 20 |
| Riegel Überwachung (Schloss) Standard: | ja, in Verbindung mit Steuerung |
| Riegel Überwachung (Schloss) VDS: | nein |
| RÜ mit RSK Hauptschloss optional: | ja |
| RÜ mit RSK Nebenschloss: | möglich |
| Schloss Betätigung: | Schlüsselbetätigung |
| Schlossfunktion: | Panik Wechselfunktion E |
| Schlosskasten Breite: | 15,6 |
| Schlosskasten Höhe: | 210 |
| Schloßkästen Anzahl: | 3 |
| Sonderfunktion: | keine |
| Spannungsart: | DC |
| Stromaufnahme - Gangflügel: | 2 |
| Stulp Oberfläche: | matt gebürstet |
| Stulp Werkstoff: | Edelstahl |
| Tagesfallenfunktion: | ja, in Verbindung mit Steuerung |
| Türart: | Drehtür |
| Türflügel: | 1 flg. |
| Türhöhe: | Standard |
| Verriegelung: | mechanisch selbstverriegelend |
| Verriegelung - magnetisch Selbstverriegelnd: | ✓ |
| Verriegelung - mechanisch Selbstverriegelnd: | ✓ |
| Verriegelungspunkte Anzahl: | 3 |
| Versorgungskabel (Gangflügel): | erforderlich |
| Verwendung: | Innen und Aussen |
| Zusatzverriegelung: | Fallenriegel |
| Zusatzverriegelung Breite: | 15,7 |
| Zusatzverriegelung Höhe: | 130 |
| Zusatzverriegelung Riegelausschluss (Maß): | 20 |
| einwärts öffnend: | ✓ |
| lieferantenspezifische Farbe: | Edelstahloptik |
| Öffnung: | einwärts |
