dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 silberfarben (Feststellung GF/SF) BA

Name: dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 silberfarben (Feststellung GF/SF) BA
Brand: dormakaba Deutschland GmbH
SKU: 731552
Price: 1128.49 EUR
Availability: InStock

731552 / Herstellernummer: 16-731552

Listen-Preis: 1.128,49 €*

Maximale Bestellmenge: 1200

dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 silberfarben (Feststellung GF/SF) BA
mehr anzeigen
Eigenschaften
mehr anzeigen
Downloads
mehr anzeigen
Bewertungen

dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 silberfarben (Feststellung GF/SF) BA

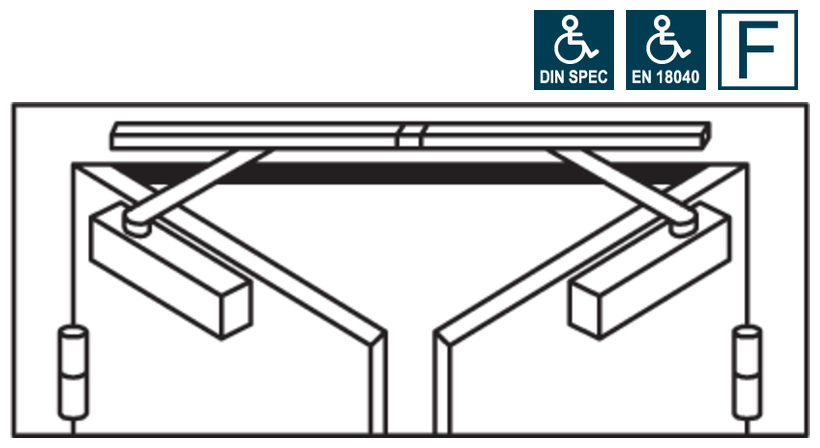

dormakaba TS 98 XEA GSR-EMF 2 Set
mit integrierter Schließfolgeregelung
mit elektromechanischer Feststellung (an Gang- und Standflügel)

bestehend aus:
• 2 Stück Schließerkörper TS 98 XEA
• 2 Stück Montageplatte Schließerkörper

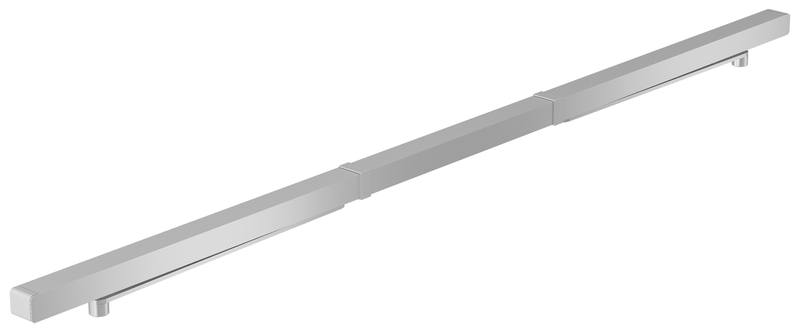

• Gleitschiene GSR-EMF 2 XEA V

Zubehör erforderlich:
• Rauchmeldezentrale RMZ XEA (bei Rauch- und Brandschutztüren)

Zubehör optional:
• Montageplatte /Sturzfutterwinkel für GSR-EMF XEA Gleitschiene
• Handauslösetaster

Hinweis:
• zusätzliche Deckenrauchmelder bei Abstand Türöffnung-Decke >1m erforderlich.
• Brandschutzeignung nur in Verbindung mit DIbT geprüften Rauchmeldesystemen
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschliesser in Verbindung mit externen Haftmagneten
einzusetzen.
• * Bei anderen Bandabständen (BA) können die Schließerkörper mit diesen
     Gleitschienen kombiniert werden
   o BA   1220 – 1350 mm Gleitschiene G-GSR XEA EMF 2 VK
   o BA >2500 – 2800 mm Gleitschiene G-GSR XEA EMF 2 VL
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
   o Beschlag (Türdrücker, Griffstangen,…)

• Die Montage eines Türstoppers wird empfohlen.

Herstellerinformation:
dormakaba Deutschland GmbH
Dorma Platz 1
58256 Ennepetal
E-Mail: tuerschliesstechnik.de@dormakaba.com

Feststellbereich max.:	130 °
Feststellbereich min.:	80 °
Modell:	TS 98
Preisgruppe:	173N
Anwendungsklasse nach EN 1154:	4
Anwendungsklasse nach EN 1155:	3
Anwendungsklasse nach EN 1158:	3
Anzahl Türflügel:	2
Ausgangsspannung:	24 V
Auslösemoment:	einstellbar
Bandabstand:	1350 - 2800 mm
Bandabstand max.:	2800 mm
Bandabstand min.:	1350 mm
Barrierefrei nach DIN 18040-2:	bis Schließergröße 5 (1250 mm)
Barrierefrei nach DIN SPEC:	ja
Bauart:	Gleitschiene
Bestelleinheit:	GARN.
Brand- und Rauchschutzklasse:	1
Brand- und Rauchschutz nach EN 1155:	1
Brand- und Rauchschutz nach EN 1158:	1
Busfähig:	Merkmal nicht zutreffend
DIN:	DIN links/rechts
Dauerfunktion nach EN 1154:	8
Dauerfunktion nach EN 1155:	8
Dauerfunktion nach EN 1158:	8
EN 1154:	1996 + A1:2002 , EN 1-6 , ja
EN 1155:	1997 + A1:2002 , ja
EN 1158:	1997 + A1:2002
Einschaltdauer:	100%
Endschlag einstellbar:	Ja
Endschlagswinkel:	7 °
Feststelltyp:	Merkmal nicht zutreffend
Feststellung:	Ja
Kopfmontage:	Merkmal nicht zutreffend
Korrosionsbeständigkeit nach EN 1154:	4
Korrosionsbeständigkeit nach EN 1155:	4
Korrosionsbeständigkeit nach EN 1158:	4
Leistungsaufnahme:	2.8 W
Montage:	Türblattmontage auf der Bandseite
Nennspannung:	24 V
Oberfläche:	matt
Rauchmelder Integriert (PLUS):	Merkmal nicht zutreffend
Schließergröße max.:	6
Schließergröße max. nach EN 1155:	5
Schließergröße max. nach EN 1158:	7
Schließergröße min.:	1
Schließergröße min. nach EN 1155:	3
Schließergröße min. nach EN 1158:	3
Schließergröße nach EN 1155:	EN 3-5
Schließergröße nach EN 1158:	EN 3-7
Schließfolgeregelung:	Ja , ja
Schließfolgeregelung (PLUS):	ja
Schließgeschwindigkeit einstellbar:	Ja
Schließkraft einstellbar:	Ja
Schließverzögerung:	Ja
Schließverzögerungswinkel max.:	120 °
Schließverzögerungswinkel min.:	70 °
Schutzart:	IP20
Sicherheit nach EN 1154:	1
Sicherheit nach EN 1155:	1
Sicherheit nach EN 1158:	1
Spannungsart:	DC
Spannungsart (Ausgang):	DC
Spannungstoleranz (+):	15 %
Spannungstoleranz (-):	15 %
Standflügelbreite min.:	410 mm
Türblattmontage:	Bandseite
Versorgungskabel:	erforderlich
Zulassung als Feststellanlage nach DIBt:	Ja
elektromechanische Feststellung integriert:	ja
Öffnungsbegrenzung:	Ja
Öffnungsdämpfung:	Ja
Öffnungsdämpfungswinkel max.:	90 °
Öffnungsdämpfungswinkel min.:	60 °
