dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 RAL9016 (Feststellung GF/SF) BA
731560
/ Herstellernummer: 16-731560
Ihr Preis: 0,00 €*
Listen-Preis: 1.083,00 €*
Ihr indiv. Preis konnte aktuell nicht geladen werden. Bitte wenden Sie sich an uns.
dormakaba TS 98 XEA GSR-EMF2/V Set EN1-6 RAL9016 (Feststellung GF/SF) BA

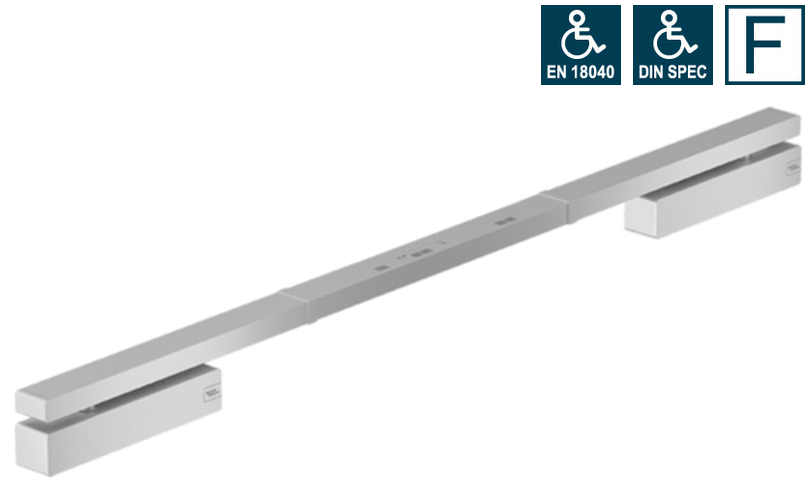

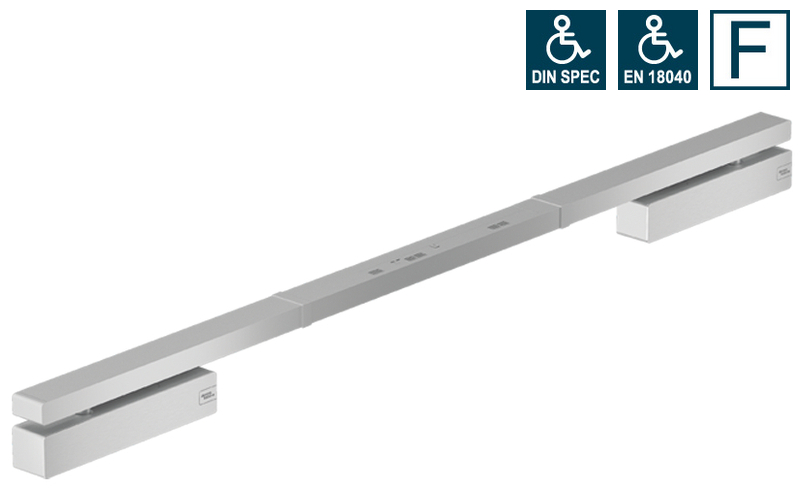

dormakaba TS 98 XEA GSR-EMF 2 Set
mit integrierter Schließfolgeregelung
mit elektromechanischer Feststellung (an Gang- und Standflügel)
bestehend aus:

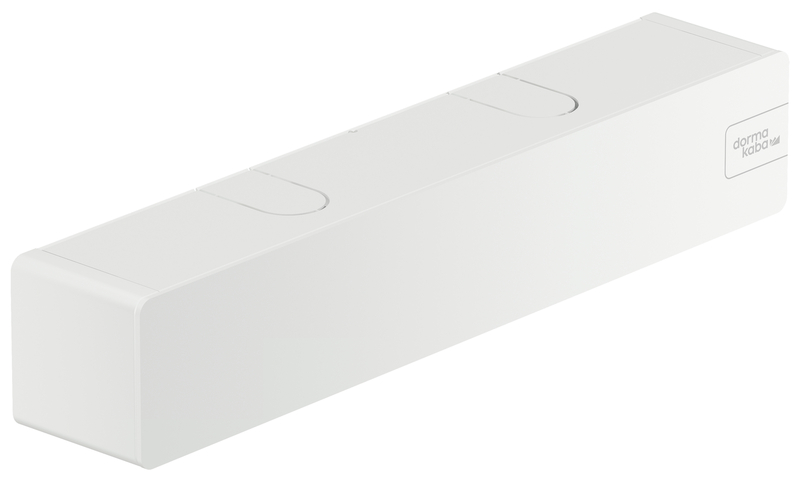

• 2 Stück Schließerkörper TS 98 XEA
• 2 Stück Montageplatte Schließerkörper

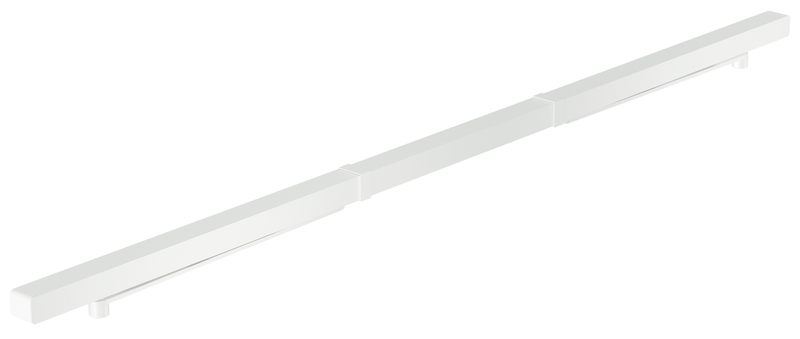

• Gleitschiene GSR-EMF 2 XEA V
Zubehör erforderlich:
• Rauchmeldezentrale RMZ XEA (bei Rauch- und Brandschutztüren)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für GSR-EMF XEA Gleitschiene
• Handauslösetaster
Hinweis:
• zusätzliche Deckenrauchmelder bei Abstand Türöffnung-Decke >1m erforderlich.
• Brandschutzeignung nur in Verbindung mit DIbT geprüften Rauchmeldesystemen
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschliesser in Verbindung mit externen Haftmagneten
einzusetzen.
• * Bei anderen Bandabständen (BA) können die Schließerkörper mit diesen
Gleitschienen kombiniert werden
o BA 1220 – 1350 mm Gleitschiene G-GSR XEA EMF 2 VK
o BA >2500 – 2800 mm Gleitschiene G-GSR XEA EMF 2 VL
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation: Dormakaba, Dorma Platz, 1, 58256 Ennepetal, E-Mail: tuerschliesstechnik.de@dormakaba.com
mit integrierter Schließfolgeregelung
mit elektromechanischer Feststellung (an Gang- und Standflügel)
bestehend aus:
• 2 Stück Schließerkörper TS 98 XEA
• 2 Stück Montageplatte Schließerkörper
• Gleitschiene GSR-EMF 2 XEA V
Zubehör erforderlich:
• Rauchmeldezentrale RMZ XEA (bei Rauch- und Brandschutztüren)
Zubehör optional:
• Montageplatte /Sturzfutterwinkel für GSR-EMF XEA Gleitschiene
• Handauslösetaster
Hinweis:
• zusätzliche Deckenrauchmelder bei Abstand Türöffnung-Decke >1m erforderlich.
• Brandschutzeignung nur in Verbindung mit DIbT geprüften Rauchmeldesystemen
• Bei hohen, schweren Türen mit FAB > 1250 mm empfehlen wir, für die
Feststellanlage einen Türschliesser in Verbindung mit externen Haftmagneten
einzusetzen.
• * Bei anderen Bandabständen (BA) können die Schließerkörper mit diesen
Gleitschienen kombiniert werden
o BA 1220 – 1350 mm Gleitschiene G-GSR XEA EMF 2 VK
o BA >2500 – 2800 mm Gleitschiene G-GSR XEA EMF 2 VL
• ** Der max. Öffnungswinkel ist abhängig von:
o baulichen Gegebenheiten
o Beschlag (Türdrücker, Griffstangen,…)
• Die Montage eines Türstoppers wird empfohlen.
Herstellerinformation: Dormakaba, Dorma Platz, 1, 58256 Ennepetal, E-Mail: tuerschliesstechnik.de@dormakaba.com
Eigenschaften
| Feststellbereich max.: | 130 |
|---|---|
| Feststellbereich min.: | 80 |
| Modell: | TS 98 |
| Preisgruppe: | 173N |
| Anwendungsklasse nach EN 1154: | 4 |
| Anwendungsklasse nach EN 1155: | 3 |
| Anwendungsklasse nach EN 1158: | 3 |
| Anzahl Türflügel: | 2 |
| Ausgangsspannung: | 24 |
| Auslösemoment: | einstellbar |
| Bandabstand: | 1350 - 2800 |
| Bandabstand max.: | 2800 |
| Bandabstand min.: | 1350 |
| Barrierefrei nach DIN 18040-2: | bis Schließergröße 5 (1250 mm) |
| Barrierefrei nach DIN SPEC: | ja |
| Bauart: | Gleitschiene |
| Bestelleinheit: | GARN. |
| Brand- und Rauchschutzklasse: | 1 |
| Brand- und Rauchschutz nach EN 1155: | 1 |
| Brand- und Rauchschutz nach EN 1158: | 1 |
| DIN: | DIN links/rechts |
| Dauerfunktion nach EN 1154: | 8 |
| Dauerfunktion nach EN 1155: | 8 |
| Dauerfunktion nach EN 1158: | 8 |
| EN 1154: | 1996 + A1:2002, EN 1-6, ja |
| EN 1155: | 1997 + A1:2002, ja |
| EN 1158: | 1997 + A1:2002 |
| Einschaltdauer: | 100 |
| Endschlag einstellbar: | ✓ |
| Endschlagswinkel: | 7 |
| Feststellung: | ✓ |
| Knotenname: | Garnituren |
| Korrosionsbeständigkeit nach EN 1154: | 4 |
| Korrosionsbeständigkeit nach EN 1155: | 4 |
| Korrosionsbeständigkeit nach EN 1158: | 4 |
| Leistungsaufnahme: | 2.8 |
| Montage: | Türblattmontage auf der Bandseite |
| Nennspannung: | 24 |
| Oberfläche: | RAL 9016, glänzend |
| Schließergröße max.: | 6 |
| Schließergröße max. nach EN 1155: | 5 |
| Schließergröße max. nach EN 1158: | 7 |
| Schließergröße min.: | 1 |
| Schließergröße min. nach EN 1155: | 3 |
| Schließergröße min. nach EN 1158: | 3 |
| Schließergröße nach EN 1155: | EN 3-5 |
| Schließergröße nach EN 1158: | EN 3-7 |
| Schließfolgeregelung: | ja, ✓ |
| Schließfolgeregelung (PLUS): | ja |
| Schließgeschwindigkeit einstellbar: | ✓ |
| Schließkraft einstellbar: | ✓ |
| Schließverzögerung: | ✓ |
| Schließverzögerungswinkel max.: | 120 |
| Schließverzögerungswinkel min.: | 70 |
| Schutzart: | IP20 |
| Sicherheit nach EN 1154: | 1 |
| Sicherheit nach EN 1155: | 1 |
| Sicherheit nach EN 1158: | 1 |
| Spannungsart: | DC |
| Spannungsart (Ausgang): | DC |
| Spannungstoleranz (+): | 15 |
| Spannungstoleranz (-): | 15 |
| Standflügelbreite min.: | 410 |
| Türblattmontage: | Bandseite |
| Versorgungskabel: | erforderlich |
| Zulassung als Feststellanlage nach DIBt: | ✓ |
| elektromechanische Feststellung integriert: | ja |
| Öffnungsbegrenzung: | ✓ |
| Öffnungsdämpfung: | ✓ |
| Öffnungsdämpfungswinkel max.: | 90 |
| Öffnungsdämpfungswinkel min.: | 60 |
