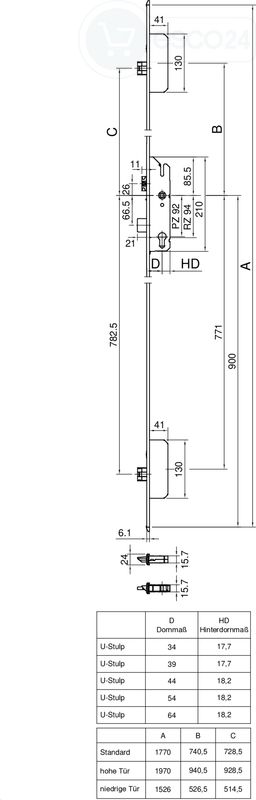

Türschloss, Mehrfachverriegelung, U-Stulp, technische Zeichnung

Seite drucken

MFV systeQ-M-SL TF nT D34 U6x24x1526,L/R VK9 RZ

Name: MFV systeQ-M-SL TF nT D34 U6x24x1526,L/R VK9 RZ
Brand: esco Metallbausysteme GmbH
SKU: 806571
Price: 563.69 EUR
Availability: InStock

806571 / Herstellernummer: 21-806571

Listen-Preis: 563,69 €*

Maximale Bestellmenge: 1200

MFV systeQ-M-SL TF nT D34 U6x24x1526,L/R VK9 RZ
mehr anzeigen
Eigenschaften
mehr anzeigen
Downloads
mehr anzeigen
Bewertungen

MFV systeQ-M-SL TF nT D34 U6x24x1526,L/R VK9 RZ

systeQ-M-SL (TF) Mehrfachverriegelung
1-tourig, mit Wechsel
mechanisch selbstverriegelnd
Nebenverriegelungen mit Fallenriegel
mit Tagesfallenfunktion

Zubehör erforderlich:
• Schließblech Hauptschloss
• ISO-Platte / Fallengleitstück für Schließblech Hauptschloss
(je nach Profilserie)
• Schließbleche Nebenverriegelungen
• ISO-Platte / Fallengleitstück für Schließblech Nebenverriegelungen
(je nach Profilserie)
• Magnetkappenset für Schließblech Nebenverriegelungen
(je nach Profilserie)
• Fallenhalter 118 Profix 2 esco Nr. 24-771813
alternativ: E-Öffner Austauschstück 118 Profix 2 mit mechan. Entriegelung
esco Nr. 24-853143
(nur bei Nutzung der Tagesfallenfunktion erforderlich)

Zubehör optional:
• Stulpverlängerung esco Nr.21-816542 (ew) / 21-816541 (aw)
• Riegelschaltkontakt Hauptschloss esco Nr. 25-680524 / 25-806266
• Riegeltopf esco-Nr.21-802733
• Standflügelverriegelung systeQ-R-M esco Nr. 21-538027
• Standflügelverriegelung systeQ-R esco Nr. 21-538000 (ew) / 21-538019 (aw)

Hinweis:
• *FAH min. (Flügelaußenhöhe) sind Empfehlungen und abhängig vom Profilsystem.
Bei FAH>2400mm empfehlen wir zusätzlich eine Stulpverlängerung zu verwenden.

Herstellerinformation:
esco Metallbausysteme GmbH
Dieselstr. 2
71254 Ditzingen
E-Mail: info@esco.de

Modell:	M
Preisgruppe:	213B
Anwendungsklasse nach DIN 18251-1:	3
Bestelleinheit:	STÜCK
DIN:	DIN links/rechts
Dornmaß:	34 mm
Drückerhöhe:	1020 mm
Drückernuss Ausführung:	Standard
Drückernuss Vierkant:	9 mm
Eignung Einbruchhemmung nach DIN EN 1627:	DIN V ENV 1627 Widerstandsklasse WK 2
Entfernung:	94 mm
Entriegelung - mechanisch:	Ja
Fallen Ausführung:	Standardfalle
Fallen Position:	Falle bündig
Fallenausschluss:	11 mm
Fallenfeststellung:	gesicherter Fallenfeststeller
Hinterdornmaß:	17.7 mm
Riegel Ausführung:	Standardriegel
Riegel Position:	Riegel bündig
Riegelausschluss:	1-tourig
Riegelausschluss (Maß):	21 mm
Schloss Betätigung:	Schlüsselbetätigung
Schlosskasten Breite:	15.7 mm
Schlosskasten Höhe:	210 mm
Schlosskasten Tiefe:	51.7 mm
Schloßkästen Anzahl:	3 St
Schlüssellochung:	Rundzylinder 22 mm
Stulpausführung:	U-Stulp
Stulpbreite:	24 mm
Stulplänge:	1526 mm
Stulpstärke:	6 mm
Stulp verlängerbar:	Ja
Türart:	Drehtür
Verriegelung - mechanisch Selbstverriegelnd:	Ja
Verriegelungspunkte Anzahl:	3 St
Wechselfunktion:	Ja
Zusatzverriegelung:	Fallenriegel
Zusatzverriegelung Breite:	15.7 mm
Zusatzverriegelung Höhe:	130 mm
Zusatzverriegelung Riegelausschluss (Maß):	21 mm
Zusatzverriegelung Tiefe:	41 mm
